LED交流驱动电路的实例

文章摘要：如图所示，图(a)的调制信号是经C输入到VT基极的，电容C决定了调制信号频率的下限，而带宽由LED的响应时间和VT的响应时间来决定。一般情况下使二者相对应，典型响应时间在50ns～200ns之间，带宽为(5～50)MHz。图中，可变电阻R2的选取必须在无信号输入时使LED有一定的正向电流，并且，当信号输入能给出最大的电流幅值。至于R3与直流驱动中的R一样起限流作用，特别是当V1、饱和导通时不致使流过LED的正向电流超过所允许的最大值。图(b)所示电路是汽车点火装置中的脉冲光发生器，用LED所发的光去控制一光控晶闸管。 VT1、VT2轮流导通与截止，在VT1导通时LED发光，发光时间为0.7Rb

LED交流驱动电路的实例,标签：电路设计,http://www.88dzw.com

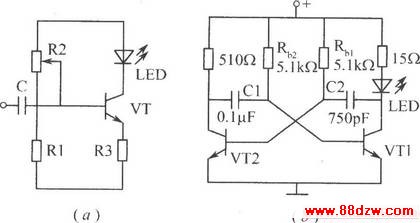

如图所示，图(a)的调制信号是经C输入到VT基极的，电容C决定了调制信号频率的下限，而带宽由LED的响应时间和VT的响应时间来决定。一般情况下使二者相对应，典型响应时间在50ns～200ns之间，带宽为(5～50)MHz。图中，可变电阻R2的选取必须在无信号输入时使LED有一定的正向电流，并且，当信号输入能给出最大的电流幅值。至于R3与直流驱动中的R一样起限流作用，特别是当V1、饱和导通时不致使流过LED的正向电流超过所允许的最大值。图(b)所示电路是汽车点火装置中的脉冲光发生器，用LED所发的光去控制一光控晶闸管。 VT1、VT2轮流导通与截止，在VT1导通时LED发光，发光时间为0.7Rb1C2；截止时间为0.7Rb1C1。与LED相串联的15Ω电阻R起限流保护作用。
