有趣的小玩具电路
[09-14 00:18:11] 来源:http://www.88dzw.com 光电应用 阅读:8136次
文章摘要: 如图所示为一种有趣的小玩具电路。合上电源开关后,3只小彩灯会随机发出红、绿、橙色。电路主要由六反相器CD4069数字集成电路与3只变色发光二极管等元器件构成。元器件选择:集成块用CD4069型数字集成电路,该集成块系典型的CMOS电路。发光管可用2EF301变色发光二极管。电阻全部采用小体积的(1/8)W碳阻,电容用CD11-10V型电解电容器。电源用5号电池4节。其他元器件如图所示。
有趣的小玩具电路,标签:电路设计,http://www.88dzw.com

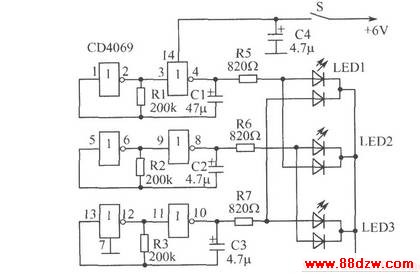

如图所示为一种有趣的小玩具电路。合上电源开关后,3只小彩灯会随机发出红、绿、橙色。电路主要由六反相器CD4069数字集成电路与3只变色发光二极管等元器件构成。
元器件选择:集成块用CD4069型数字集成电路,该集成块系典型的CMOS电路。发光管可用2EF301变色发光二极管。电阻全部采用小体积的(1/8)W碳阻,电容用CD11-10V型电解电容器。电源用5号电池4节。其他元器件如图所示。
Tag:光电应用,电路设计,家电维修 - 单元电路介绍 - 光电应用
