鱼缸水泵自动开停控制电路
[09-14 00:18:18] 来源:http://www.88dzw.com 光电应用 阅读:8829次
文章摘要: 如图所示为鱼缸水泵自动开停控制电路。它采用两只555时基电路组成。其外围电路具有相似的结构,通过交连电容C5、C3形成闭环。该装置运行有两个状态:即工作状态和间歇状态。为了保证达到每次开启电源时装置处于工作状态(即水泵运行状态),在IC1的4脚有R3和C2组成的复位电路。此电路最小间歇半小时,最大间歇3h。按图中R10给出的数值,水泵工作时间为25min~30min。可根据需要改变其阻值的大小,自行确定工作时间。元器件选择:C3、C5须选用无极性电容。K1用单刀6位波段开关。其他元器件选用如图所示。
鱼缸水泵自动开停控制电路,标签:电路设计,http://www.88dzw.com

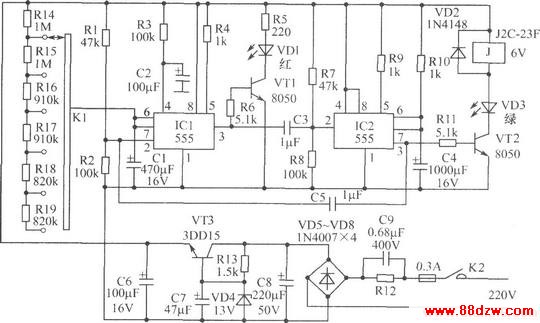

如图所示为鱼缸水泵自动开停控制电路。它采用两只555时基电路组成。其外围电路具有相似的结构,通过交连电容C5、C3形成闭环。该装置运行有两个状态:即工作状态和间歇状态。为了保证达到每次开启电源时装置处于工作状态(即水泵运行状态),在IC1的4脚有R3和C2组成的复位电路。此电路最小间歇半小时,最大间歇3h。按图中R10给出的数值,水泵工作时间为25min~30min。可根据需要改变其阻值的大小,自行确定工作时间。
元器件选择:C3、C5须选用无极性电容。K1用单刀6位波段开关。其他元器件选用如图所示。
