3种不同方式驱动的大功率控制电路
[09-14 00:18:25] 来源:http://www.88dzw.com 光电应用 阅读:8351次
文章摘要:如图所示是3种不同方式驱动的大功率控制电路。闪烁发光二极管可以作为大功率多负载控制电路的中心器件,驱动各种白炽灯闪烁发光。图(a)是用大功率晶体管驱动电路;图(b)是用大功率双向晶闸管控制驱动电路;图(C)是用继电器控制负载。VT可取3AD,3CD之类PNP大功率晶体管。晶闸管也可使用单向的,只不过这时负载电流为脉动直流电流。这3种电路的负载都能在闪烁发光二极管控制下间歇工作。
3种不同方式驱动的大功率控制电路,标签:电路设计,http://www.88dzw.com

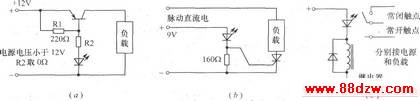

如图所示是3种不同方式驱动的大功率控制电路。闪烁发光二极管可以作为大功率多负载控制电路的中心器件,驱动各种白炽灯闪烁发光。图(a)是用大功率晶体管驱动电路;图(b)是用大功率双向晶闸管控制驱动电路;图(C)是用继电器控制负载。VT可取3AD,3CD之类PNP大功率晶体管。晶闸管也可使用单向的,只不过这时负载电流为脉动直流电流。这3种电路的负载都能在闪烁发光二极管控制下间歇工作。
