双发光二极管交替闪烁器电路

文章摘要：如图所示是双发光二极管交替闪烁器电路图。仅用了4只元件就构成了有趣的两管交替闪烁电路。VD1是一只闪烁发光二极管，VD2则用了普通发光二极管。其工作过程如下：VD1工作时需要5V、30mA。当接通电源，VD1导通发光时大约有5V左右电压加在串联的VD2和VD3上，VD3为6.2V稳压二极管，故VD3不工作，此时只有VD1亮，当VD1间歇不亮时，电源电压通过R限流加在VD2、VD3上，于是VD3稳压管工作，其电流流经VD2发光， VD1不断闪烁，VD1、VD2交替发亮。

双发光二极管交替闪烁器电路,标签：电路设计,http://www.88dzw.com

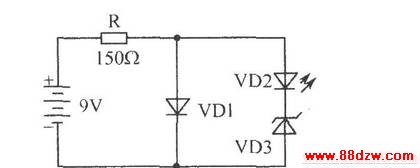

如图所示是双发光二极管交替闪烁器电路图。仅用了4只元件就构成了有趣的两管交替闪烁电路。VD1是一只闪烁发光二极管，VD2则用了普通发光二极管。其工作过程如下：VD1工作时需要5V、30mA。当接通电源，VD1导通发光时大约有5V左右电压加在串联的VD2和VD3上，VD3为6.2V稳压二极管，故VD3不工作，此时只有VD1亮，当VD1间歇不亮时，电源电压通过R限流加在VD2、VD3上，于是VD3稳压管工作，其电流流经VD2发光， VD1不断闪烁，VD1、VD2交替发亮。
