TTL六非门7404组成的电平测试电路

文章摘要： 如图所示为使用TTL六非门(或称反相器)7404组成的测试电路。由于TTL(CMOS亦同)电路有确定的高、低电平输入阈值电压，因此无需另外设置或调整，测试结果非常精确。输人端的两个非门并联可增加驱动能力，高电平显示H，低电平显示L。由于使用共阳极数码管，故VD1、VD2的极性要改变。如果测试CMOS电平，则应使用CMOS非门电路4069等。

TTL六非门7404组成的电平测试电路,标签：电路设计,http://www.88dzw.com

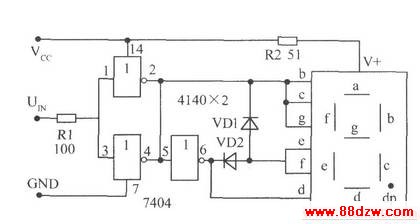

如图所示为使用TTL六非门(或称反相器)7404组成的测试电路。由于TTL(CMOS亦同)电路有确定的高、低电平输入阈值电压，因此无需另外设置或调整，测试结果非常精确。输人端的两个非门并联可增加驱动能力，高电平显示H，低电平显示L。由于使用共阳极数码管，故VD1、VD2的极性要改变。如果测试CMOS电平，则应使用CMOS非门电路4069等。
