温度测量电路

文章摘要： 如图所示为温度测量电路。图中，S1是点／条显示模式转换开关。在电源电压Vcc>8V时，LED1～LED10可不用串接限流电阻。LED发光时的电流由4、6脚外接电阻设置，假设4、6脚外接电阻为1.2kΩ(包括R1及BP1中心头至4脚间的电阻)，与LM3914内部分压器10kΩ总电阻并联，使4、6脚间的等效电阻为10.7kΩ左右，1.25V基准电压提供给分压器电路的电流为1.25V／1.07kΩ≈1.2mA。而LED发光电流是此电流的10倍，即12mA左右。这就是电阻分压器浮接的优点。7、8脚间的基准电压源也是浮接的，6脚可以与7脚相连使用内部1.25V基准电压，6脚也可以外接其他基准电压

温度测量电路,标签：电路设计,http://www.88dzw.com

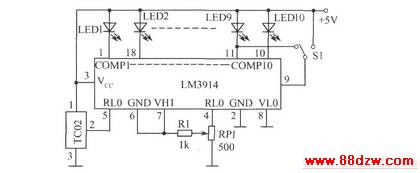

如图所示为温度测量电路。图中，S1是点／条显示模式转换开关。在电源电压Vcc>8V时，LED1～LED10可不用串接限流电阻。LED发光时的电流由4、6脚外接电阻设置，假设4、6脚外接电阻为1.2kΩ(包括R1及BP1中心头至4脚间的电阻)，与LM3914内部分压器10kΩ总电阻并联，使4、6脚间的等效电阻为10.7kΩ左右，1.25V基准电压提供给分压器电路的电流为1.25V／1.07kΩ≈1.2mA。而LED发光电流是此电流的10倍，即12mA左右。这就是电阻分压器浮接的优点。7、8脚间的基准电压源也是浮接的，6脚可以与7脚相连使用内部1.25V基准电压，6脚也可以外接其他基准电压。假如不使用RP1，将R1与4脚相连后接地，则电阻分压器顶点电压为1.25V。因LM3914是线性分压，相邻电压比较器同相输入端逐级增加0.125V。当5脚输人为零时，10级电压比较器均闭锁，全部LED均不发光；在5脚输入一个缓慢上升的信号电压时，若工作在条形显示方式，则电压每增加0.125V就有一个LED发光，增加到1.25V时10只LED全部燃亮。若工作在动点显示方式，输入电压每增加0.125V就换一个LED单独发光。使用BP1后可垫高电阻分压器低端4脚的电位，因此可改变显示温度的量程范围。实际使用中，改变RP1阻值可大范围调整显示量程，而调整RP1则可以细调温度显示范围。

元器件选择：TC02是美国TELCOM公司生产的电压输出型集成温度传感器，输出电压与摄氏温度呈线性关系。其主要特性参数为：工作电压3V～12V；典型静态电流40mA，最大60mA；输出灵敏度100mV/oC；非线性误差最大±0.8℃；测量精度典型值为±0.5℃；测温范围为-40℃～ 125℃。
