ECl89的内电路框图及典型应用电路

文章摘要： 工作原理图如图所示。它表示4×4点矩阵声光控制电路EC189的内电路框图及典型应用电路。内电路主要由放大/整流器、压控振荡器(VC0)、计数／译码器、驱动器和电源稳压器等组成。

ECl89的内电路框图及典型应用电路,标签：电路设计,http://www.88dzw.com

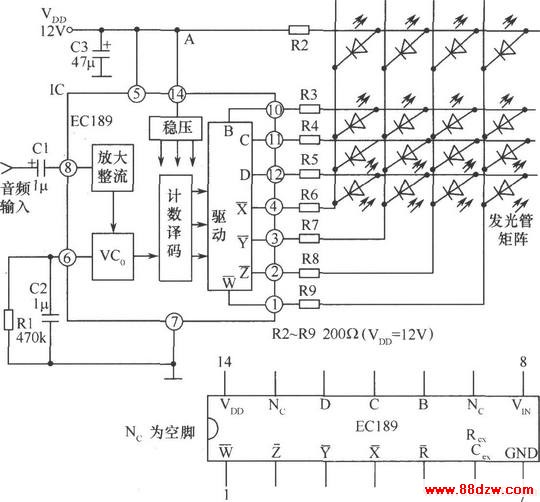

工作原理图如图所示。它表示4×4点矩阵声光控制电路EC189的内电路框图及典型应用电路。内电路主要由放大/整流器、压控振荡器(VC0)、计数／译码器、驱动器和电源稳压器等组成。
