BA6104五位LED电平表驱动集成电路基本应用电路

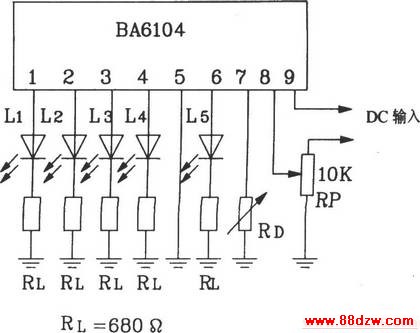

BA6104由于输入级采用了PNP复合晶体管基极输入方式,因此其输入阻抗很高。输出级采用射极跟随器形式,调整图中LED外接电阻RL,可改变LED驱动电流。7脚外接一电阻可改变Vref,当7脚开路时,基准电压Vref由IC内部控制,其值近似为1V。若要求LED显示电平低于1V时,只需在7脚与地之间接一电阻RD,则可降低Vref,如图中;若要求显示电平高于1V,只须在7脚与电源Vcc之间接一电阻R,则Vref会升高,其关系式为:Vref=[Vcc 0.75R(kΩ)]]/[0.75R(kΩ) 1]。
