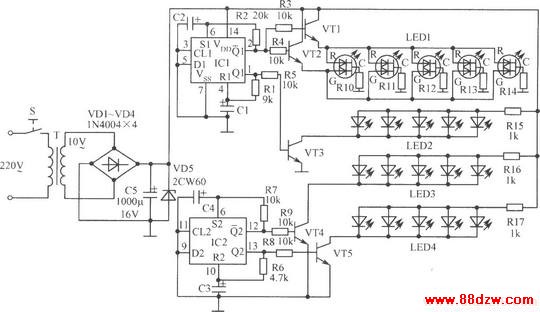

如图所示为利用常用的电子元件自制电子盆景，放在居室内，闪闪发光，使满屋生辉，增添生活的欢乐和情趣。

元器件选择：IC1～IC4是两片双D触发器CD4013；所有晶体管VT均选用9013等NPN型硅三极管，β>90。LED型号不拘，为了追求闪光效果，即使同一组的5只LED也不一定是一种颜色。如嫌LED数目太少，可适当增加，但须选用稍大的晶体管，如8050、DD01等。R10～R14选用470Ω电阻。C1～C8选用1001μF/16V电解电容器。S为小型轻触型电源开关CS-316。T选用220V/10V、5W的小型电源变压器。
