竞赛用的计时钟电路

文章摘要： 如图所示为竞赛用的计时钟，它采用555电路组装而成，具有电路新颖、性能可靠、制作容易、直观有趣的优点。555电路有双极型(TTL)和互补金属氧化物半导体型(CMOS)集成电路两大类。它是一种应用十分广泛的集成电路，外围只需加上少量元件，便可以很方便地组成单稳、双稳、无稳电路。元器件选择：IC选择双极型CD555时基集成电路。VT选择3DG6三极管。VD1～VD3选择Φ5mm的。计时钟选用指针式石英。

竞赛用的计时钟电路,标签：电路设计,http://www.88dzw.com

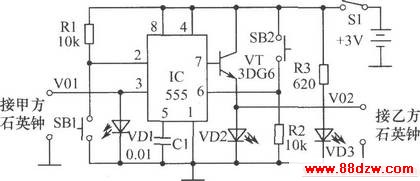

如图所示为竞赛用的计时钟，它采用555电路组装而成，具有电路新颖、性能可靠、制作容易、直观有趣的优点。555电路有双极型(TTL)和互补金属氧化物半导体型(CMOS)集成电路两大类。它是一种应用十分广泛的集成电路，外围只需加上少量元件，便可以很方便地组成单稳、双稳、无稳电路。

元器件选择：IC选择双极型CD555时基集成电路。VT选择3DG6三极管。VD1～VD3选择Φ5mm的。计时钟选用指针式石英。
