ICM7218A构成的8位LED动态显示电路

文章摘要： ICM7218A构成的8位LED动态显示电路 图为8031与ICM7218A接口组成的8位LED硬件扫描动态显示器电路。由于ICM7218A兼有软件译码和硬件译码功能，因此可用软件译码和硬件译码两种方法使显示器显示出“HELLO-92”．下面分别介绍。软件译码编程 根据要显示的内容先找出各字符的编码。由a,b、c、d、e、f、g各段与数据位的对应关系可得出：H中a、d段为0，其余为l，即10111110或BEH。同样E、L、O、一、9、2的编码分别为：CFH、8BH、FBH、84H、F7H、EDH。如下所示，将HELLO-92字符编码分别存入8031片内RAM 50H单元为首地址的8个字节

ICM7218A构成的8位LED动态显示电路,标签：电路设计,http://www.88dzw.com

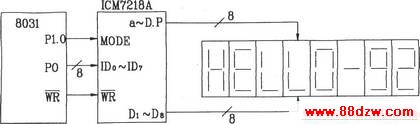

ICM7218A构成的8位LED动态显示电路 图为8031与ICM7218A接口组成的8位LED硬件扫描动态显示器电路。由于ICM7218A兼有软件译码和硬件译码功能，因此可用软件译码和硬件译码两种方法使显示器显示出“HELLO-92”．下面分别介绍。 软件译码编程 根据要显示的内容先找出各字符的编码。由a,b、c、d、e、f、g各段与数据位的对应关系可得出：H中a、d段为0，其余为l，即10111110或BEH。同样E、L、O、一、9、2的编码分别为：CFH、8BH、FBH、84H、F7H、EDH。如下所示，将HELLO-92字符编码分别存入8031片内RAM 50H单元为首地址的8个字节单元中：

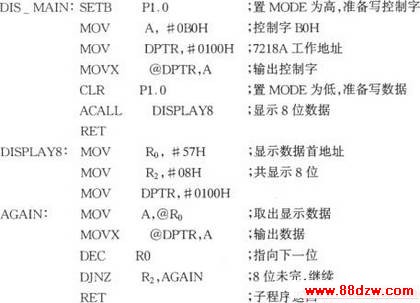

程序清单如下：

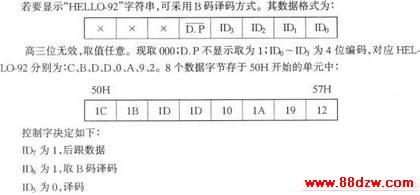

硬件译码编程:
