光电控制电路

文章摘要： 如图所示为光电控制电路。它由NE555电路为核心组成，当光敏管VT有激光照射时导通，时基电路阈值6脚、触发端2脚上升到4V以上，于是3脚输出低电平，继电器不吸合。当激光被遮挡切断，VT变为截止，2、6脚变成低电平，3脚输出高电平，继电器得电，J1-2吸合自锁， J1-1吸合使电铃发出警报声告警。按下图安装，收发端可根据需要做成可移动式或固定警戒网，有人跨越阻断激光通路，即发出告警声，可广泛使用于仓库、车站临时堆物、大面积果园等防护。

光电控制电路,标签：电路设计,http://www.88dzw.com

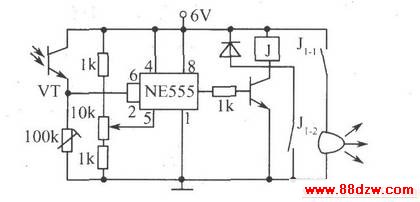

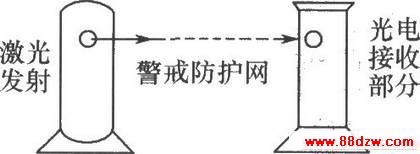

如图所示为光电控制电路。它由NE555电路为核心组成，当光敏管VT有激光照射时导通，时基电路阈值6脚、触发端2脚上升到4V以上，于是3脚输出低电平，继电器不吸合。当激光被遮挡切断，VT变为截止，2、6脚变成低电平，3脚输出高电平，继电器得电，J1-2吸合自锁， J1-1吸合使电铃发出警报声告警。按下图安装，收发端可根据需要做成可移动式或固定警戒网，有人跨越阻断激光通路，即发出告警声，可广泛使用于仓库、车站临时堆物、大面积果园等防护。
