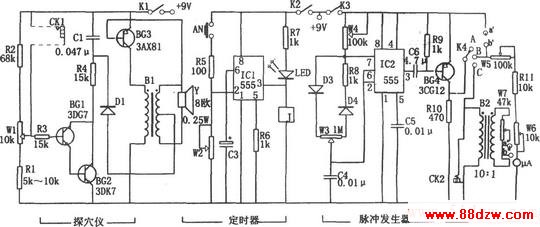

如图所示为多功能电子探穴、治疗仪电路。该电子探穴、治疗仪由探穴电路、定时器、脉冲发生器、功放输出级等组成。
由BG1、BG2、R1~R4、W1、C1、BG3、B1等组成的探穴电路实质上是一个音频振荡器。将两个电极的探头插入插孔CK1,则在穴位点时因穴位处电阻低或耳穴有病变时电阻低,振荡器的振荡频率变高;探头离穴位点的距离增加,则频率相应变低,从而实现穴位探测。
定时器由ICl(555)和R5、W2、C3等组成。脉冲发生器实质上为由IC2(555)和W4、R8、D3、D4、W3、C4等组成的多谐振荡器,其振荡频率为f=1.44/(Rw4 R8 Rw3)C4,调节电位器W3、W4可改变相应的振荡频率和占空比。该振荡信号经BG4放大后,可进行病变穴位点的电流测量(开关K4拨至B点),也可将开关拨至C点,接入升压变压器B2,进行无针治疗。
