555构成的亮度显示电路

文章摘要： 如图所示为亮度显示电路。该电路由光敏传感器、振荡电路、二极管显示电路等组成。其中光敏传感器即光敏电阻Rd。 对由Rd、R1、W1、R2、C1、555等组成的多谐振荡器。其振荡厨期为7=f充 妇。其中T充=0.693R2C1，t放=0.693(Rw1 R1)Rd／(Rw1 R1 Rd)C1。由于Rd随光线强弱的变化两鞠不同的电阻，从而使振荡频率f=1／T发生变化，振荡波形的占空比D=t充／T也发生变化。当光照增强时，振荡频率升高，占空比变小，振荡信号与相应端(A、B、C、D)经过IC2(CD4011)后驱动相应的发光二极管工作，使LED的亮度增加。

555构成的亮度显示电路,标签：电路设计,http://www.88dzw.com

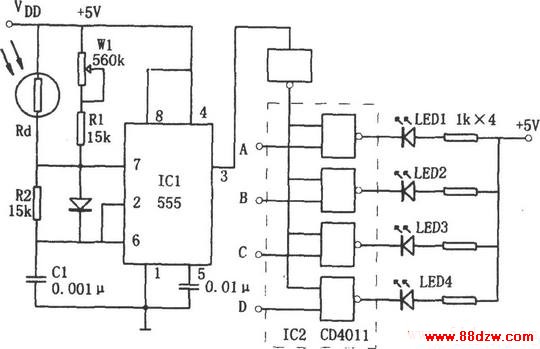

如图所示为亮度显示电路。该电路由光敏传感器、振荡电路、二极管显示电路等组成。其中光敏传感器即光敏电阻Rd。

对由Rd、R1、W1、R2、C1、555等组成的多谐振荡器。其振荡厨期为7=f充 妇。其中T充=0.693R2C1，t放=0.693(Rw1 R1)Rd／(Rw1 R1 Rd)C1。由于Rd随光线强弱的变化两鞠不同的电阻，从而使振荡频率f=1／T发生变化，振荡波形的占空比D=t充／T也发生变化。当光照增强时，振荡频率升高，占空比变小，振荡信号与相应端(A、B、C、D)经过IC2(CD4011)后驱动相应的发光二极管工作，使LED的亮度增加。
