555构成的可控硅脉冲消失检测电路

文章摘要： 如图所示为可控硅脉冲消失检测电路。该检测电路的核心是时基电路555构成的单稳态触发器。当可控硅SCR的触发脉冲正常时，BG1饱和导通，电容器C上的充电电压定时放电，555因②脚电位为低电平(<1/3VDD)而发生置位，③脚输出的高电平使灯LED2点亮(绿色)。当SCR的触发脉冲消失或漏掉较多时，BG1截止或导通次数比原来少，则C上的电压高于2/3VDD，使555因⑥脚电位为高电平(>2/3VDD)而发生复位，3脚输出的低电平使LED1点亮(红色)。表明有故障，同时继电器J吸合，控制相应电路的工作状态。本检测电路不仅方便、简单实用，而且能自动进行指示，因而可解决工业控制设备中准确判

555构成的可控硅脉冲消失检测电路,标签：电路设计,http://www.88dzw.com

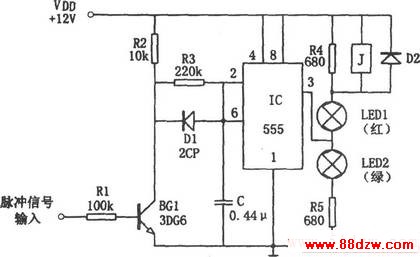

如图所示为可控硅脉冲消失检测电路。该检测电路的核心是时基电路555构成的单稳态触发器。当可控硅SCR的触发脉冲正常时，BG1饱和导通，电容器C上的充电电压定时放电，555因②脚电位为低电平(<1/3VDD)而发生置位，③脚输出的高电平使灯LED2点亮(绿色)。当SCR的触发脉冲消失或漏掉较多时，BG1截止或导通次数比原来少，则C上的电压高于2/3VDD，使555因⑥脚电位为高电平(>2/3VDD)而发生复位，3脚输出的低电平使LED1点亮(红色)。表明有故障，同时继电器J吸合，控制相应电路的工作状态。

本检测电路不仅方便、简单实用，而且能自动进行指示，因而可解决工业控制设备中准确判断设备哪一部分或哪一组可控硅出现故障的难题。
