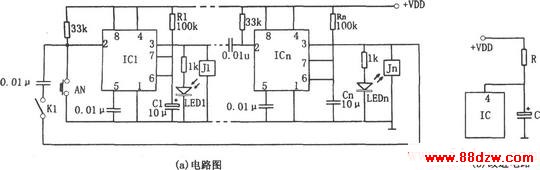

如图所示为多路温度测试电路。该测试电路主要由以555为核心构成的单稳延时电路组成。
当按下按钮AN时,IC1(555)因②脚为低电平而发生置位,③脚输出的高电平使继电器J1吸合,相应将该通道的热电偶接通。同时,发光管LED1点亮。且电容C1通过R1进行充电,当C1上电压充至使⑥脚电位达到2/3VDD时,555发生复位,③脚输出的低电平经后面0.01μF电容耦合后使IC2②脚呈低电平,IC2发生置位。输出电平相应接通第二路热电偶,重复上述过程,这样依次触发,实现多路温度测试。
电路中若闭合开关K1,则可进行循环检测,且每级的测量时间(延迟时间)即为td=1.1R1C1,图示参数对应的延时约为1秒。在进行测量的同时,发光二极管点亮,以进行检测指示。
对电路图(a),当开机通电时,可能出现几只发光二极管LED同时闪烁现象,为此,可采用如图(b)所示的改进电路。在接入R、C网络后,当开机时,由于C上电压不能突变,使555(Ic)的复位端(④脚)处于强制复位状态,③脚输出低电平,随着电容C充电的进行,④脚电位逐渐升高,当④脚电位升高至高电平时,各级Ic均处于等待定时状态,从而提高了电路测试的准确性。
本电路用于在对多路温度测试时,切换对应通道的热电偶。
