专用于微功率发射机场强仪
[09-08 11:11:54] 来源:http://www.88dzw.com 检测电路 阅读:8364次

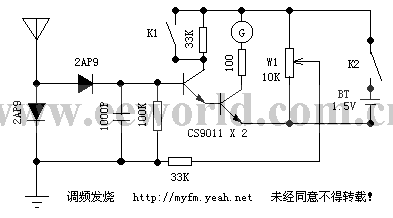

文章摘要:本电路是一个简易场强仪,对于微功率的信号非常灵敏,由于本电路仅作相对场强比较,所以并没有一个标准,但可以使你调试轻而易举!你可以直接将探头点测调制器的输出端,更可以将探头点测激励级的输出。 其中K1为增益选择,K2为电源开关,W1灵敏度调节,本电路做好后放于铁盒内,图示的接地端接铁盒。
专用于微功率发射机场强仪,标签:电路设计,http://www.88dzw.com本电路是一个简易场强仪,对于微功率的信号非常灵敏,由于本电路仅作相对场强比较,所以并没有一个标准,但可以使你调试轻而易举!你可以直接将探头点测调制器的输出端,更可以将探头点测激励级的输出。 其中K1为增益选择,K2为电源开关,W1灵敏度调节,本电路做好后放于铁盒内,图示的接地端接铁盒。
