稳压二极管工作性能速测电路

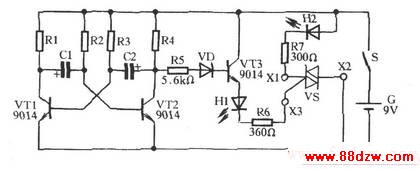

如图,VT1、VT2等组成无稳态自激多谐振荡器,其振荡频率由C1、R2、R3、C2等决定。本振荡器周期在4秒左右。当VT2输出高电平时,经VD整形,VT3导通,并通过发光二极管H1、电阻R6限流,触发双向晶闸管VS。正常的晶闸管VS立即导通,发光二极管H2发光;当VT2输出为低电平时,VD、VT3截止,VS截止,H2不亮。H1、H2同步闪烁,证明晶闸管是好的;若H1闪烁而H2总是熄灭的,表示VS内部断路;当H2常亮,则说明VS内部击穿;当H1、H2都不闪烁,表明VT1、VT2电路不起振。此电路也可测量二极管,测量时将二极管正极插入X1,负极插入X2,H2亮则待测管是好的;反向再插,H2应不亮。这个电路还可测量三极管。将三极管的基极插入X3,发射极插入X2,集电极插入X1,如果正常,则H1、H2同步闪烁。
