MGCT03
MGCT03是专为双频带、双模式蜂窝900 MHz/PCS l 900 MHz的移动电话设计的发射器。它应用于TDMA/AMPS两种模式,在TDMA/AMPS移动电话中作为发射调制器和上变频器使用。MGTC03具有与Zarlink半导体公司和其他公司产品兼容的基带和混合信号接口电路。 主要技术特点如下: ·AGC电路被分成射频和中频两部分,以减低噪声和低通滤波器; ·AGC放大器的可变增益为90 dB,有温度补偿; ·有900 MHz和1900 MHz双射频端口; ’ ·采用片上有源滤波器,免去了外部IF SAW滤波器; ·RF频率为750~2000 MHz; ·I/Q正交调制器; ·电源电压为4 V; ·工作电流为ll8~152 mA,待机模式电流为8~10 mA,睡眠模式电流为75uA; ·输出功率为 8~ 19 dBm.

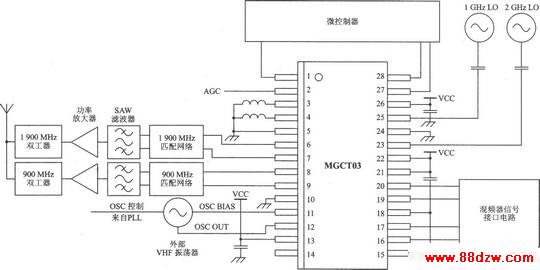

MGCT03 的应用电路
