MGCT02 I/Q TDMA/AMPS l900/900 MHz双频双模发射器

文章摘要： MGCT02 MGCT02是专为双频带、双模式蜂窝900 MHz/PCS l900 MHz的移动电话设计的发射器。它可应用于TDMA/AMPS两种模式，在TDMA/AMPS移动电话中作为发射调制器和上变频器使用。MGTC02具有与Zarlink半导体公司和其他公司产品兼容的基带和混合信号接口电路。 主要技术特点如下： ‘ ·RF频率范围为750～2000 MHz； ·中频范围为50～200 MHz：·I/Q正交调制方式； 、·电源电压为4 V；·工作电流为ll8～152 mA，待机模式电流为8～10 mA，睡眠模式电流为75uA；·VHF振荡器频率经4分频后输出；·放大器的可变增益为90 d

MGCT02 I/Q TDMA/AMPS l900/900 MHz双频双模发射器,标签：电路设计,http://www.88dzw.com

MGCT02

MGCT02是专为双频带、双模式蜂窝900 MHz/PCS l900 MHz的移动电话设计的发射器。它可应用于TDMA/AMPS两种模式，在TDMA/AMPS移动电话中作为发射调制器和上变频器使用。MGTC02具有与Zarlink半导体公司和其他公司产品兼容的基带和混合信号接口电路。 主要技术特点如下： ‘ ·RF频率范围为750～2000 MHz； ·中频范围为50～200 MHz： ·I/Q正交调制方式； 、 ·电源电压为4 V； ·工作电流为ll8～152 mA，待机模式电流为8～10 mA，睡眠模式电流为75uA； ·VHF振荡器频率经4分频后输出； ·放大器的可变增益为90 dB，有AGC温度补偿； ·片上有源滤波器，可免去了外部IF SAW滤波器。

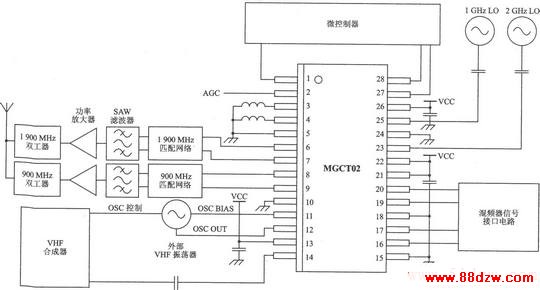

MGCT02 的典型应用电路
