基于XEl6BBlO的GPS接收机相关器电路

文章摘要：XEl6BBl0是基于先进的FirstGPSTM体系机构的XEl610芯片集的一部分。XEl6BBl0是增强型GPS信道相关器，其接收和解码来自ColossusTM射频集成电路的数字信号，输出GPS测量值到“导航平台”，在“导航平台”这些测量值用来计算位置、速度和／或时间，可并行跟踪GPS L1(1．575GHz)频率信号。 XEl6BBl0具有8路GPS信道，32个相关器；工作电压：VDDC(内核电压)为1．6V～2．0V， VDDR(射频集成电路电压)为2．7V～3．3V；具有极低功耗，在1．8V时内核电压<3mA，4种功率控制模式；通

基于XEl6BBlO的GPS接收机相关器电路,标签：电路设计,http://www.88dzw.com

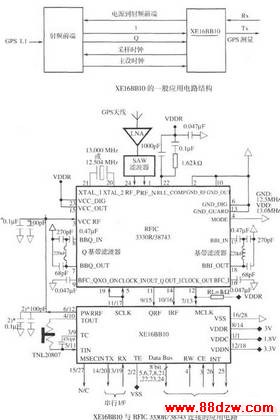

XEl6BBl0是基于先进的FirstGPSTM体系机构的XEl610芯片集的一部分。XEl6BBl0是增强型GPS信道相关器，其接收和解码来自ColossusTM射频集成电路的数字信号，输出GPS测量值到“导航平台”，在“导航平台”这些测量值用来计算位置、速度和／或时间，可并行跟踪GPS L1(1．575GHz)频率信号。 XEl6BBl0具有8路GPS信道，32个相关器；工作电压：VDDC(内核电压)为1．6V～2．0V， VDDR(射频集成电路电压)为2．7V～3．3V；具有极低功耗，在1．8V时内核电压<3mA，4种功率控制模式；通用异步接收发送串行接口，全双工异步，速率2．4kbaud、9．6kbaud、14．4kbaud、19．2kbaud、28．8kbaud、38．4kbaud、57．6kbaud、115．2kbaud。芯片采用S016NB封装或TSSOP28封装；工作温度范围-40℃--85℃。 XEl6BBl0可在膝上型电脑、个人数字助理(PDA)和掌上电脑、休闲和运动的GPS接收机、财产管理和跟踪、汽车、手机等中应用。
