2 终端巡更机硬件设计

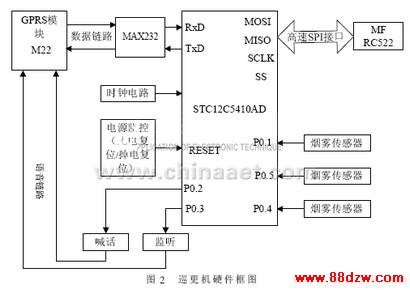

    巡更机的硬件部分主要由处理器、GPRS模块、红外传感器等组成。处理器采用STC12C5410AD，这是一款增强型8051内核的单片机，有多种封装形式，比普通8051核单片机快8～12倍，硬件看门狗，具有1个全双工异步串行通信口，1个高速SPI通信端口，10位ADC，8通道且价格便宜，特别适合小型嵌入式终端使用。GPRS模块采用BENQ 22，此模块是台湾明基公司GSM/GPRS模块产品系列的主导产品，该模块为带TCP/IP协议的900/1 800/1 900三频段工业模块，主要用于无线公话、车载系统、监控、防盗系统。由于该模块内嵌了TCP/IP协议，这大大降低了对整个系统硬件和软件的要求。BENG22模块的工作电压为3.2 V~4.2 V，通话时最小功耗为230 mA最大为260 mA，待机时功耗小于6 mA；支持3 V的SIM卡，支持语音、短信息、传真功能，支持GSM和GPRS 2种模式。读卡器中MF RC522是Philips公司最新推出的一款非接触式低功耗读写基站芯片，它是应用于13.56 MHz非接触式通信中高集成读卡IC系列中的一员。该读卡IC系列利用了先进的调制和解调概念，完全集成了13.56 MHz下所有类型的被动非接触式通信方式和协议。MF RC522支持ISO14443A所有的层，传输速度最高达424 Kb/s，具有3种主机接口方式：SPI模式、UART模式、I2C模式。本设计采用SPI模式进行读卡器与单片机通信。巡更机硬件框图如图2所示。

www.88dzw.com3 终端巡更机软件设计
    系统软件主要包括单片机与GPRS模块的通信，以及读卡器读取数据给单片机两大部分。

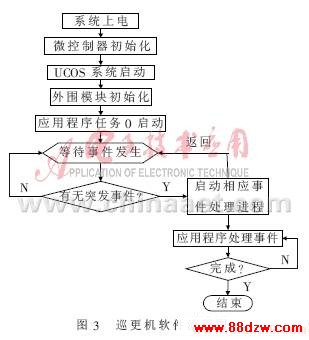

    在系统初始化完成后，应用程序对外围电路发出的信号进行监测、识别、处理。考虑事件的多发，不定时的特性，本应用将μC/OS II操作系统移植到软件系统上，采用该实时操作系统来实现多任务处理。监控系统大多都是后台程序，系统运行起来就开始进行监听，当有信号触发时则进行相应的服务进程，例如，巡更人员到岗，周围环境突发警情等。软件流程图如图3所示。

3.1 GPRS模块的软件设计
    GPRS与单片机通信的关键部分是该模块的初始化，初始化完成后，单片机向GPRS模块发送数据，步骤如下：
    (1)运用命令AT+IPR=9 600(默认)设置波特率，可自由用此命令切换通信速率。支持掉电保存，因此只需要设1次，不需要每次开机重设。
    (2)运用命令AT+CGDCONT=1，“IP”，“CMNET”命令设置GPRS接入网关。
    (3)运用命令AT+CGCLASS=“B”设置移动终端的类别为B类，即同时监控多种业务，但只能运行1种业务。
    (4)运用命令AT+CGACT=1，1命令激活GPRS功能，如果返回OK，则GPRS连接成功；如果返回ERROR则意味着GPRS失败。
    (5)运用命令AT+CIPSTART=“TCP”，“客户端IP”，“端口号”来连接客户端服务器。
    (6)AT%CGPC0=1，“PAP”，1(PAP验证，默认的用户名和密码)AT$DESTINFO=“XXXX.XXXX.XXXX.XXXX”， 1，1234这1条指令中XXXX.XXXX.XXXX.XXXX指的是远端的1个IP地址，这个IP地址必须是正确的，1234指的是端口号，这个端口号是远端的接收程序默认或者设定的端口号。这里设定的端口号必须要和远端接收程序的端口号一致。
    通过上面的初始化，单片机读取的读卡器信息就可以通过GPRS数据业务将巡更员的信息发到监控中心[2]。
3.2 读卡器软件设计
    读卡器软件设计是单片机控制MF RC522对MIFARE卡的操作，包括主控程序、PIC单片机初始化、读卡器核心模块RC522初始化、RC522读写子程序、防冲突子程序和数据块操作子程序等[3]。
