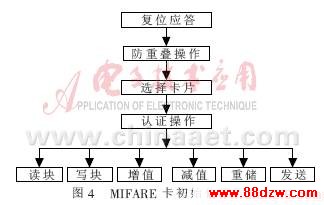

    单片机与MIFARE卡进行通信是通过天线发送协议IS014443A所规定的指令代码和数据格式来实现的。例如向卡片发送数据是通过向读卡器核心模块RC522内的FIFOData寄存器写入待发送数据，Command寄存器装入命令Transceive的代码0x1e，RC522就会将数据发送出去，卡中返回数据则存放在FIFOData寄存器中，由单片机读取后写入串口通过GPRS发送到控制中心。读卡器对MIFARE卡片的操作流程如图4所示[4]。

    (1)复位应答操作通知MF RC500有效工作范围(距离)内寻找MIFARE卡片。
    (2)如果多余1张的MIFARE卡片在读卡器天线的有效工作范围(距离)内，必须执行防重叠操作，返回1张卡片的序列号，作为本次操作的对象，而其他卡片处于等待状态。
    (3)在成功执行防重叠操作之后或在任何时候，当程序员想与己知序列号的卡片进行通信时，必须执行选择卡片操作，以建立与所选卡片的通信，同时返回该卡片的字节数。
    (4)为保证对卡片操作的合法性，在对卡片操作前必须在卡片和读卡器之间进行认证操作。
3.3 上位机软件设计
    监控中心的上位机软件采用VC 6.0实现，主要作用是监控各个巡更机信息，并通过GPRS数据链路给各个巡更机发送命令。本系统不属于重点讨论对象，只简要概述。
    通过具体分析小区的物业管理特征，针对现有巡更机特点进行改进设计，提出了一种新式的在线式巡更管理系统，实现小区巡更信息采集的网络化、无线化。采用非接触式IC卡操作及信息获取简便，极大地提高了社区管理效能和办公工作效率。采用GPRS业务作为数据传输载体，使得系统安装简便，调试维护较容易，性能价格比好。同时系统结构紧凑、易于扩充连接，有极好的灵活性，具有很好的应用前景。
