基于RF2．4 GHz的超低功耗无线数传系统设计

文章摘要： 在进行超低功耗设计时，MSP430F247可以设置定时器中断。平常处于LPM3或LPM4模式，要发送数据时产生定时器中断，同时控制EMl98-810处于待机或睡眠模式。MSP430F247工作在LPM3模式下电流为O．8μA左右，LPM4模式下电流为0．1μA左右。EMl98810正常情况下发射电流26 mA，接收电流25 mA，待机电流1．9mA；睡眠模式下为3．5μA。若将EMl98810设置为睡眠模式，将MSP430F247设置为LPM3模式，则系统耗电仅为4．3μA，使用干电池供电完全可行。 MSP430F247通过SPI接口与EMl98810相连，进入LPM3模式和退出

基于RF2．4 GHz的超低功耗无线数传系统设计,标签：电路设计,http://www.88dzw.com

    在进行超低功耗设计时，MSP430F247可以设置定时器中断。平常处于LPM3或LPM4模式，要发送数据时产生定时器中断，同时控制EMl98-810处于待机或睡眠模式。MSP430F247工作在LPM3模式下电流为O．8μA左右，LPM4模式下电流为0．1μA左右。EMl98810正常情况下发射电流26 mA，接收电流25 mA，待机电流1．9mA；睡眠模式下为3．5μA。若将EMl98810设置为睡眠模式，将MSP430F247设置为LPM3模式，则系统耗电仅为4．3μA，使用干电池供电完全可行。

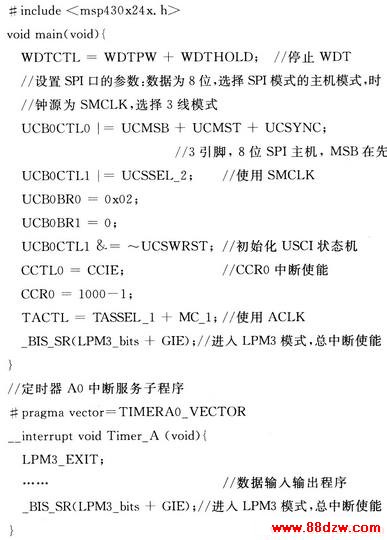

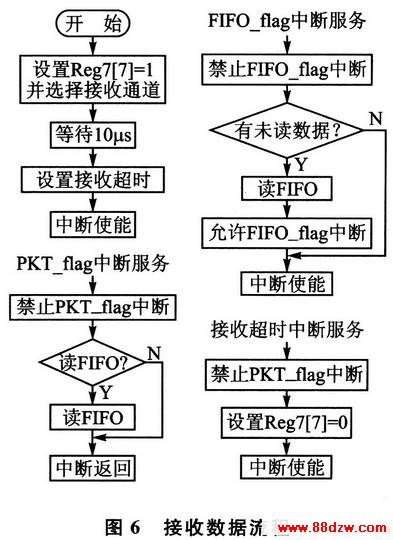

    MSP430F247通过SPI接口与EMl98810相连，进入LPM3模式和退出LPM3模式的程序如下：

    将EMl98810的Reg48的第2位设置为1，并将SPI_SS设为高电平，则进入睡眠模式；如再将SPI_SS设为低电平，则EMl98810会自动唤醒，退出睡眠模式。

结语
    经过实际电路连接后测试，数据发送端在进行500kbps速率下连续发送数据时，整个系统电流为28．2 mA，接收数据端的电流为26．1 mA；当发射端进入到睡眠模式时电流为5．2μA；当接收端进入待机状态LPM3后，整个系统电流为l．9 mA。按照2节干电池容量1 300 mAh计算，间隔1 min发送100字节数据，考虑单片机模式切换时间，则在500 kbps速率下：
    发送数据所需时间为5 ms，1小时耗能：
    28．2mA×5ms×60次=8460(mA·ms)
    睡眠模式下1小时耗能：
    5．2μA×3600S×1000ms=18720(mA·ms)
    发送状态下可以工作的时间为：
    (1300mA×3600S×1000ms)／(18720+8460)=172185h
    即2节干电池供电时可以工作20年。同样，可以计算出接收状态下可以工作683小时(大约28天)。因此本设计可以适合长期进行低功耗无线数据采集方面的应用。
