LC9301/9305红外遥控发射、接收集成应用电路图

文章摘要： 电路图' src="/pd_wx/UploadPic/2013-9/201391403413138.jpg" style="cursor:hand" ondrag="resizeImage(event,this)" width=600; this.height=j/i*600;}" border=0 style="cursor:pointer;" style="cursor:pointer;" onload="return imgzoom(this,

LC9301/9305红外遥控发射、接收集成应用电路图,标签：电路设计,http://www.88dzw.com

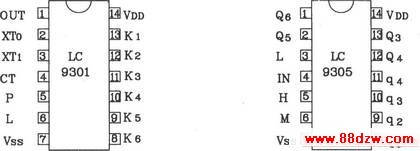

LC9301／9305外形引脚图 LC9301／9305红外遥控发射／接收器件电源电压范围为4.5～5.5V，典型值为斗5V；外部晶振频率为455kHz；载波频率为38kHz；自身消耗电流仅有μA级；发射电路输出电流大于5mA，可直接驱动红外发射管工作，作用距离不小于8m。

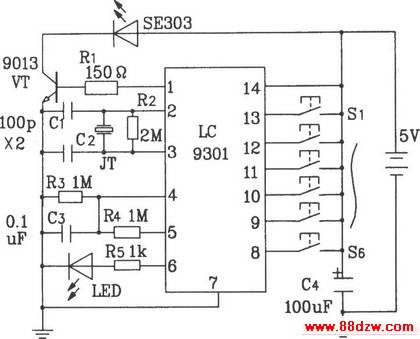

LC9301构成典型红外遥控发射应用电路

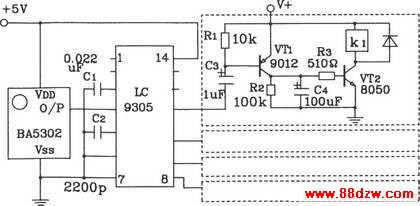

LC9305构成典型红外遥控接收应用电路

LC9305构成直流电机正、反向遥控控制接收电路

LC9305构成遥控继电器控制双稳态触发电路
