LS-18红外感应式遥控开关模块典型应用电路图

文章摘要： LS-18红外感应式遥控开关模块是一种反射式遥控开关，其自身既具有红外反射电路又具有红外接收电路，内部由运算放大器LM741和音频译码器及负转电路构成。其模块应用领域广泛，它除了作为一般遥控控制外，还可用于自动、退（遇障碍时）的玩具汽车、坦克、各种工业控制等许多方面。LS-18红外感应遥控开关工作频率为40kHz，工作电压范围为4～12V，工作电流45mA，反射遥控距离大于50m。LS-18模块工作时耗电较大，其主要原因是红外发射电路工作电流较大（约为20mA）。因此此模块不宜长期用电池供电。电路图' src="/pd_wx/UploadPic/2013-9/2013914

LS-18红外感应式遥控开关模块典型应用电路图,标签：电路设计,http://www.88dzw.com

LS-18红外感应式遥控开关模块是一种反射式遥控开关，其自身既具有红外反射电路又具有红外接收电路，内部由运算放大器LM741和音频译码器及负转电路构成。其模块应用领域广泛，它除了作为一般遥控控制外，还可用于自动、退（遇障碍时）的玩具汽车、坦克、各种工业控制等许多方面。 LS-18红外感应遥控开关工作频率为40kHz，工作电压范围为4～12V，工作电流45mA，反射遥控距离大于50m。 LS-18模块工作时耗电较大，其主要原因是红外发射电路工作电流较大（约为20mA）。因此此模块不宜长期用电池供电。

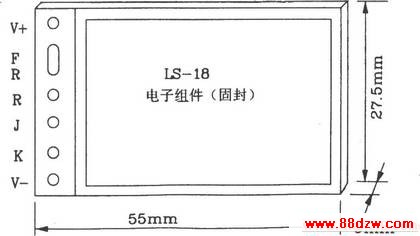

LS-18外形引脚图 LS-18典型应用电路如下图所示：

图中外接电阻R为控制红外发射管工作电流瓣限流电阻，改变其值可改变反射距离的大小，R越小，反射距离越远。
