PFS-4091高敏度红外接收器件内部电路图

文章摘要： PFS-4091为通用型红外遥控接收专用器件。其接收灵敏度较高，一般可将微弱的红外线信号放大1万倍左右。器件内部由一红外线接收管PH302和放大电路（CX201060）组成。它可直接好整以暇红外发射管配合构成各种红外遥控系统，如家用电器遥控及各种工业遥控控制等。PFS-4091主要电气参数为：工作电压范围4.5～17V典型值5V；自身功耗9mW(Vcc=5V时）；工作温度-20～ 75℃。载波频率F0=38。R1由4.7Ω减少至0Ω时，电路灵敏度最高，此时遥控距离可达12m，但此时易受干扰。电路图' src="/pd_wx/UploadPic/2013-9/20139140

PFS-4091高敏度红外接收器件内部电路图,标签：电路设计,http://www.88dzw.com

PFS-4091为通用型红外遥控接收专用器件。其接收灵敏度较高，一般可将微弱的红外线信号放大1万倍左右。器件内部由一红外线接收管PH302和放大电路（CX201060）组成。它可直接好整以暇红外发射管配合构成各种红外遥控系统，如家用电器遥控及各种工业遥控控制等。

PFS-4091主要电气参数为：工作电压范围4.5～17V典型值5V；自身功耗9mW(Vcc=5V时）；工作温度-20～ 75℃。载波频率F0=38。R1由4.7Ω减少至0Ω时，电路灵敏度最高，此时遥控距离可达12m，但此时易受干扰。

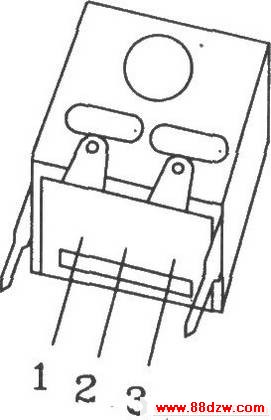

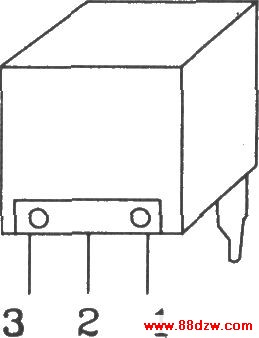

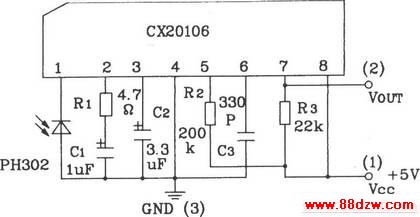

PFS-4091内部电路图如下图所示：
