海信KFR-3502GW/BP空调工作一段时间后，室外机不能正常工作，报过压保护故障

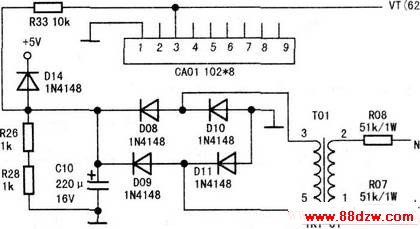

文章摘要：在空调设计时，为保护空调不因外界电压的变化而影响其使用，甚至烧毁空调，在空调的控制基板上设计了一种检测电路来检测供电电压是否异常。如出现过压或欠压，空调将会自动显示故障代码并进行保护。电压检测电路如图所示。其具体工作过程是：室外交流220V电压经电压互感器T01输入，输出一交流低电压，经D08～D11桥式整流，再经R26、R28、C10滤波后，输出一直流电压供单片机检测。D14为钳位二极管，将直流电平钳制在5V，而不至于在电压跳变时因直流电平过高而击穿芯片或使系统误操作。在此例中，空调不能正常工作，并报过压故障，从以上分析得出两种原因：一是用户电压确实过高（高于260V）；二是用户电压正常，故

海信KFR-3502GW/BP空调工作一段时间后，室外机不能正常工作，报过压保护故障,标签：电视维修,http://www.88dzw.com

　　在空调设计时，为保护空调不因外界电压的变化而影响其使用，甚至烧毁空调，在空调的控制基板上设计了一种检测电路来检测供电电压是否异常。如出现过压或欠压，空调将会自动显示故障代码并进行保护。电压检测电路如图所示。其具体工作过程是：室外交流220V电压经电压互感器T01输入，输出一交流低电压，经D08～D11桥式整流，再经R26、R28、C10滤波后，输出一直流电压供单片机检测。D14为钳位二极管，将直流电平钳制在5V，而不至于在电压跳变时因直流电平过高而击穿芯片或使系统误操作。

　　在此例中，空调不能正常工作，并报过压故障，从以上分析得出两种原因：一是用户电压确实过高（高于260V）；二是用户电压正常，故障系电压检测电路异常所导致。先用万用表的交流电压挡检测用户家的电压是230V，正常。

　　由此分析可能是电路有故障，首先用万用表电阻挡检测电压互感器初次级线圈是否开路或短路，在确认没有开路情况下，用万用表直流电压挡测量单片机（62）脚的检测电压，发现测试的电压比标准值明显偏高20％。电压参考值见表。 用万用表的电阻挡测R26电阻，发现其阻值漂移了30％左右，导致分压不准确。更换后一切正常。

输入电压(AC) 输出电压(DC) 输入电压(AC) 输出电压(DC) 160V 1.36V 220V  2.08V 170V 1.49V 230V  2.20V 180V 1.61V 240V  2.32V 190V 1.73V 250V  2.44V 200V 1.85V 253V  2.47V 210V 1.96V
