海信KFR-3602GW/BP空调能开机,但没有反应
[10-10 20:42:03] 来源:http://www.88dzw.com 不能开机 阅读:8636次
文章摘要:用万用表的直流电压挡检测空调电源一切正常,单片机的晶振已经起振,怀疑是室内空调EEPROM电路数据丢失所致。EEPROM电路内记录着空调运行的一些状态参数,如室内风机的风速、室内机检测到的温度值等。EEPROM电路原理如图所示。EEPROM电路存储着风机的风速、显示屏的亮度、变频值、温度保护值等数据,EEPROM和显示屏数据传输共用两条数据线SI(4)和SO(3)以及另外一条时钟线SCK(5)。EEPROM和显示屏分别通过EECS(1)和DSPCS(2)进行信号选择。遥控器接收信号通过显示屏上的光敏接收头接收遥控器信号,经R14输入芯片的(31)脚(遥控接收端口)。用指针式万用表的直流电压挡检

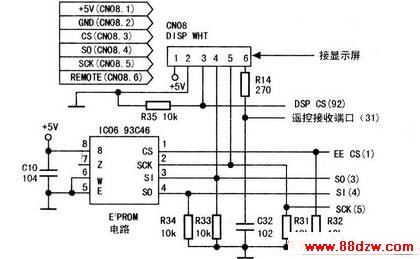

海信KFR-3602GW/BP空调能开机,但没有反应,标签:电视维修,http://www.88dzw.com用万用表的直流电压挡检测空调电源一切正常,单片机的晶振已经起振,怀疑是室内空调EEPROM电路数据丢失所致。EEPROM电路内记录着空调运行的一些状态参数,如室内风机的风速、室内机检测到的温度值等。EEPROM电路原理如图所示。EEPROM电路存储着风机的风速、显示屏的亮度、变频值、温度保护值等数据,EEPROM和显示屏数据传输共用两条数据线SI(4)和SO(3)以及另外一条时钟线SCK(5)。
EEPROM和显示屏分别通过EECS(1)和DSPCS(2)进行信号选择。遥控器接收信号通过显示屏上的光敏接收头接收遥控器信号,经R14输入芯片的(31)脚(遥控接收端口)。
用指针式万用表的直流电压挡检测EEPROM(3)脚,看是否与主芯片有数据传输信号。结果发现没有任何反应,说明EEPROM已经损坏。更换EEPROM后重新试机,一切正常。
