海信KFR-4501GW/BP空调能启动,室内风机不能调速
[10-10 20:42:03] 来源:http://www.88dzw.com 不能开机 阅读:8237次

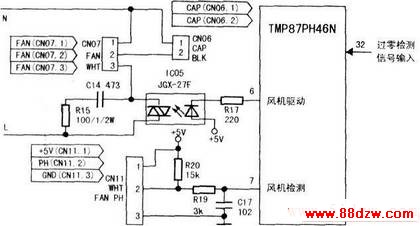

文章摘要:先排除风机本身故障,从下图分析得出室内风速通过可控硅进行平滑调速,有高、中、低三种,并依据室内温度与设定温度的温差而自动地进行调节。在室内机控制电路中,通过交流电零点的检测,风机驱动(即单片机的(6)脚)延时输出一低电平。使可控硅导通,通过控制导通角改变施加在风机上的电源电压,可对室内风机调速。通过风机转速的反馈(即单片机的(7)脚)检测风机运转的状态,以便准确地控制室内风机的风速。既然风速不能调节,怀疑可控硅IC05损坏,风机就不能进行调速或者只能单速运行。用万用表的电阻挡粗略测试可控硅的初级(相当于二极管),发现其开路,说明可控硅已烧坏,更换后故障排除。
海信KFR-4501GW/BP空调能启动,室内风机不能调速,标签:电视维修,http://www.88dzw.com先排除风机本身故障,从下图分析得出室内风速通过可控硅进行平滑调速,有高、中、低三种,并依据室内温度与设定温度的温差而自动地进行调节。在室内机控制电路中,通过交流电零点的检测,风机驱动(即单片机的(6)脚)延时输出一低电平。使可控硅导通,通过控制导通角改变施加在风机上的电源电压,可对室内风机调速。通过风机转速的反馈(即单片机的(7)脚)检测风机运转的状态,以便准确地控制室内风机的风速。既然风速不能调节,怀疑可控硅IC05损坏,风机就不能进行调速或者只能单速运行。用万用表的电阻挡粗略测试可控硅的初级(相当于二极管),发现其开路,说明可控硅已烧坏,更换后故障排除。
Tag:不能开机,电视维修,家电维修 - 家电维修 - 电视机维修 - 不能开机
