九阳JYC-18X电磁炉不小心碰到插座，不能通电

文章摘要：打开机壳检查，发现保险管烧断，功率管IGBT（FGA25N120）击穿，整流桥完好。用数字万用表测量IGBT管过压保护取样电阻R21、R22分别为526kΩ、523kΩ，标称值为510kΩ，同步电路取样电阻R23、R24为510kO.，正常；测+300V、+15V、+5V电源正常，其余未见异常，更换R21、R22、IGBT管、15A保险管后，插上风扇和控制面板插头，不接线盘通电试机，按面板加热按键启动电磁炉，风扇正常转动，数码显示0，CPU无报警。接上线盘，放上锅具，插上电源插头，电磁炉“砰”地响了一声，又不通电了，家里的开关也跳了闸

九阳JYC-18X电磁炉不小心碰到插座，不能通电,标签：电视维修,http://www.88dzw.com

　　打开机壳检查，发现保险管烧断，功率管IGBT（FGA25N120）击穿，整流桥完好。

　　用数字万用表测量IGBT管过压保护取样电阻R21、R22分别为526kΩ、523kΩ，标称值为510kΩ，同步电路取样电阻R23、R24为510kO.，正常；测+300V、+15V、+5V电源正常，其余未见异常，更换R21、R22、IGBT管、15A保险管后，插上风扇和控制面板插头，不接线盘通电试机，按面板加热按键启动电磁炉，风扇正常转动，数码显示0，CPU无报警。接上线盘，放上锅具，插上电源插头，电磁炉“砰”

　　地响了一声，又不通电了，家里的开关也跳了闸。拆机检查，功率管击穿短路，整流桥完好，15A保险管烧断爆裂。

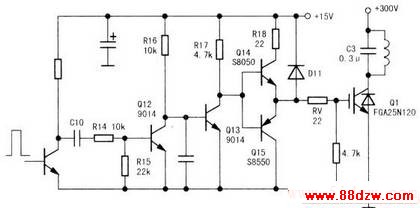

　　电路见图，在路用数字万用表二极管挡检测驱动回路三极管Q14（S8050）、Q15（S8550）正常，拆下测量也正常。用500型万用表R×1k挡测量三极管Q14、Q15也正常，而用R×10k挡测量发现，两只三极管b—e结，c—e结均有200kΩ漏电电阻（正常的管子阻值应为无穷大），说明两管性能不良。更换Q14、Q15、IGBT管、15A保险管后，接上线盘，放上锅，反复上电开机，不再烧IGBT管，故障彻底排除。
