九阳JYC-21CS3电磁炉通电后指示灯全不亮,界面无任何显示,整机不工作
[10-10 20:42:03] 来源:http://www.88dzw.com 不能开机 阅读:8332次
文章摘要:根据故障现象分析,问题可能出在电源部分。检查+18、+8V、+5V电压均无,说明故障确在开关电源部分,局部电路见图。测Q502集电极有+270V,基极0V(正常为18V)。发射极0V(正常为17.8V),基极与发射极电压均不正常。测量IC500(ACT30B)(1)脚(正常为5V)和(3)脚(正常为17.8V)均为0V,不正常。查Q502、ZD500、ZD502、R500、R501、R513、IC500。发现R501(1MΩ/0.5W)变成无穷大,ZD500(13V/0.5W)断路,IC500(1)脚与(2)脚短路。将R501、ZD500、IC500换新后,测+18V、+8V、+5

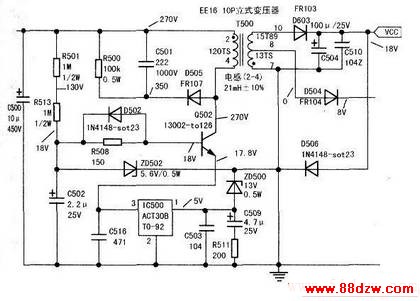

九阳JYC-21CS3电磁炉通电后指示灯全不亮,界面无任何显示,整机不工作,标签:电视维修,http://www.88dzw.com根据故障现象分析,问题可能出在电源部分。检查+18、+8V、+5V电压均无,说明故障确在开关电源部分,局部电路见图。测Q502集电极有+270V,基极0V(正常为18V)。发射极0V(正常为17.8V),基极与发射极电压均不正常。测量IC500(ACT30B)(1)脚(正常为5V)和(3)脚(正常为17.8V)均为0V,不正常。查Q502、ZD500、ZD502、R500、R501、R513、IC500。发现R501(1MΩ/0.5W)变成无穷大,ZD500(13V/0.5W)断路,IC500(1)脚与(2)脚短路。将R501、ZD500、IC500换新后,测+18V、+8V、+5V电压恢复正常,整机能工作加热。
