创维29T68HT(6M35机芯)型高清彩电三无
[10-10 20:42:03] 来源:http://www.88dzw.com 不能开机 阅读:8304次
文章摘要:此机开机后有伴音出现,约3秒钟后就无任何反应。经试机发现,开机后待机指示灯亮,按待机键有继电器动作声,但整机无反应。打开后盖,观察整机线路,发现显像管的条形码上标明此机为6D35机芯,但后来通过查找资料证实此机实为6M35机芯(数字板编号为5800-Y6M500-02)。通电测量,发现按“待机”键时+B电压升到145V,约3秒钟后回落到70V。试断开+B行负载,接一只灯泡作假负载试机。故障依旧。检查电源电路。发现+B电压回落的原因是CPU输出了待机指令。查阅相关资料得知,该机的正常工作程序是:开机瞬间CPU输出开机指令,在3秒钟内如果检测不到正常的行场逆程脉冲信号,CP
创维29T68HT(6M35机芯)型高清彩电三无,标签:电视维修,http://www.88dzw.com此机开机后有伴音出现,约3秒钟后就无任何反应。经试机发现,开机后待机指示灯亮,按待机键有继电器动作声,但整机无反应。
打开后盖,观察整机线路,发现显像管的条形码上标明此机为6D35机芯,但后来通过查找资料证实此机实为6M35机芯(数字板编号为5800-Y6M500-02)。通电测量,发现按“待机”键时+B电压升到145V,约3秒钟后回落到70V。试断开+B行负载,接一只灯泡作假负载试机。故障依旧。检查电源电路。发现+B电压回落的原因是CPU输出了待机指令。查阅相关资料得知,该机的正常工作程序是:
开机瞬间CPU输出开机指令,在3秒钟内如果检测不到正常的行场逆程脉冲信号,CPU就会实行保护性关机,正常情况下接灯泡作假负载,电路也会保护停机。于是分别对行场逆程脉冲信号进行检测。经查数字板的接口电路LN1(26)脚行脉冲信号输入端没有行脉冲信号,于是向前检查,最后发现行反馈电容C422(680pF/2kV)表面有一道明显的裂纹,用电容表测量容量完全正常。用同规格电容更换后试机,+B电压输出正常,不再保护关机,故障排除(注意:高清彩电,特别是短管高清所使用的逆程电容,要使用CBB81A规格的,不能用普通CRT彩电逆程电容CBB81规格的代换)。
检修本应到此结束,可该机却出现了新故障,电源正常启动后,只听见偏转线圈有类似变压器的较大“嗡嗡”声,就是不见光栅出现,试调节加速极电位器也毫无反应。

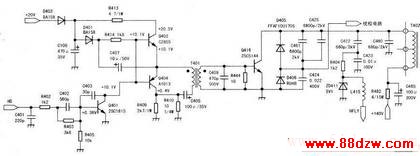

仔细观察,发现灯丝也不亮,估计行电路仍未启动(正是这个不常见的“嗡嗡”声和未亮的灯丝导致后面的误判)。用遥控器测试,开、关机完全正常。分别测量电源电路的各组供电和数字板的供电电压。也都正常。难道是行反馈电容故障导致CPU电路有击穿现象?可开、关机完全正常,证明CPU电路没有问题。于是又对行激励电路进行了仔细检查,测量行推动管Q401、Q402、行管Q416等均未见异常。局部电路见附图;发现尾板上的视放电路LM2423TE引脚有虚焊现象。补焊后试机,故障依旧。在多次开、关机测试中。发现透过较大的“嗡嗡”声好像听到了高压启动的“唧”声,于是测加速极电压,发现居然有200V,说明行电路已启动。灯丝不亮,难道是灯丝限流电阻开路所致?仔细检查发现该电阻R482的一只引脚居然被焊开(人为原因)。将其补焊好后试机,机器恢复正常。
