嘉华21W3彩电（AN5195K单片机芯），黑屏,标签：电视维修,http://www.88dzw.com

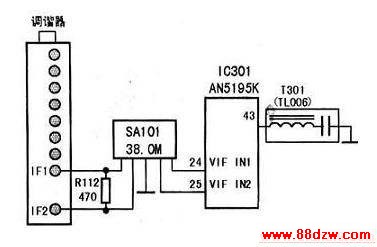

　　测得灯丝电压及加速极正常，确定故障是有阴极电压过高引起，属于上述第四类情况。输入视频信号，一切正常。由此可见，显像管电路、扫描电路及亮度视放电路没问题，故障在预视放或中放。在TV的状态下，试提高一下加速极电压，屏上有光栅，与AV状态相比有比较轻微的杂波；从AN5195K的（24）、（25）脚用表笔送干扰信号，屏幕反应还比较强烈，如图所示。由于前维修员已检查代换了高频头、声表面滤波器及AN5195K，于是重点检查相关外围元件，发现中周T301引脚侵蚀开路，更换T301后故障排除。

　　按照过去的经验，中周失效一般不会引发屏幕的雪花噪点，有些早期的彩电如果中周开路或去掉中周，屏幕还能有基本正常的图像。现在的机芯中周轻微失谐也不舍引起一般意义上的黑屏故障，但如果是中周开路会引起信号（或杂被信号）电平太低，通过内郜的控制电路，使阴极电位过高，引起黑屏。

　　如把亮度、对比度开到最大，或提高一点加速极电压，有些机芯（如TDA8361/8362、AN5195K）会在屏幕上有轻微的干扰杂波。

　　本机中周为串联型，相对比较特殊，开路的情况更不易发现。前维修人员检修中没能苜先输入视频信号，导致方向错误，对视放电路、ABL电路等进行了全面检查，仍未排除故障。
