福日HFC-2175彩电开机无光栅
[09-08 01:21:55] 来源:http://www.88dzw.com 无光 光栅异常 阅读:8805次
文章摘要:重新仔细检查误差取样电路各元件,怀疑是误差取样电路的电容漏电所致.检查到C916时,发现其容量从4.7μF下降为3μF左右且有漏电现象.更换C916试机,+B电压只有105V左右,将电位器RP916调回原来的位置,+B和+26.5V电压均恢复正常,且故障不再出现.有的缎修人员发现+B电压升高时,往往会简单地调节电位器,这样+B电压虽然正常了,但故障隐患并未排除,有时会引发更严重的故障.在该机型中,C916漏电引起开关电源输出电压升高而损坏IC601的故障很常见.有时输出电压升高不明显,往往误以为是场输出电路本身故障而使维修陷入困境.因此,对屡掼场输出集成电路的故障,在检查场输出的泵电源自举元件
福日HFC-2175彩电开机无光栅,标签:电视维修,http://www.88dzw.com重新仔细检查误差取样电路各元件,怀疑是误差取样电路的电容漏电所致.检查到C916时,发现其容量从4.7μF下降为3μF左右且有漏电现象.更换C916试机,+B电压只有105V左右,将电位器RP916调回原来的位置,+B和+26.5V电压均恢复正常,且故障不再出现.
有的缎修人员发现+B电压升高时,往往会简单地调节电位器,这样+B电压虽然正常了,但故障隐患并未排除,有时会引发更严重的故障.在该机型中,C916漏电引起开关电源输出电压升高而损坏IC601的故障很常见.有时输出电压升高不明显,往往误以为是场输出电路本身故障而使维修陷入困境.因此,对屡掼场输出集成电路的故障,在检查场输出的泵电源自举元件C612、V601之后,应重点检查C916.
为什么C916漏电会引起开关电源输出电压上升,保护电路不动作,一般也不损坏开关管V901,而场输出集成电路TDA3653却经常损坏呢?这是F91PP机心的开关电源电路的特点,必须加以注意.

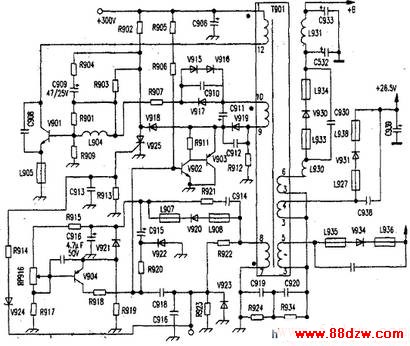

F91PP机心电源的过压保护电路由可控硅V925来完成.参阅附图.当输出电压升高时,T901的取样绕组⑧-⑦的感应电压升高,经~uR922、R923分压的电压也升高.当超过稳压二极管V924的击穿电压时.可控硅V925动作,开关管V901截止,开关电源停止工作.
这时,+300V电压通过R902继续向V925提供电流,从而保证了可控硅继续保持导通状态.由于可控硅不是直接与+B输出电压连接,所以保护动作迟缓,且取样绕组⑥坷的感应电压由C916滤波取得,电压的变化在稳压二极管V924的阴极反应不灵敏,因此当+B电压升至150V时,可控硅V925还没有动作.
由变压器工作原理可知,当+B电压从+113V升至+135V时(升高20%),+26.5V电压也升至32V左右.IC601(TDA3653)的供电电压达28V以上时就很容易损坏.而这种情况下,开关管V901的功耗并无明显增加,且V901耐压值较高,因此不易损坏.
