日立CTP-237D彩电，亮度时暗时亮

文章摘要： 测量三只视放管c极电压均约140V，亮度较暗时该电压约升高10V左右，查视放级供电180V正常。检查视放板上R-Y、G-Y、B-Y输入端电压均约7．8V，亮度变化时该电压无明显变化。测量视放板Y输入端电压，随亮度变化而出现波动(参见图6)。查IC501(M51393AP)15脚电压也同时出现波动，查其外接元件ZD301、C320、C535、R321未见异常。检查ABL电路、亮度控制电路及显像管加速极供电电路，均未发现异常。后通过仔细监测故障出现时Y通道的各处电压变化情况，发现在电压出现波动时，视放板Y输入端与IC50115脚之间的电压相差约0．3V，判断S501接触不良。用焊锡短接图6

日立CTP-237D彩电，亮度时暗时亮,标签：电视维修,http://www.88dzw.com

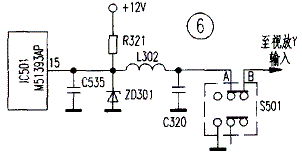

    测量三只视放管c极电压均约140V，亮度较暗时该电压约升高10V左右，查视放级供电180V正常。检查视放板上R-Y、G-Y、B-Y输入端电压均约7．8V，亮度变化时该电压无明显变化。测量视放板Y输入端电压，随亮度变化而出现波动(参见图6)。查IC501(M51393AP)15脚电压也同时出现波动，查其外接元件ZD301、C320、C535、R321未见异常。检查ABL电路、亮度控制电路及显像管加速极供电电路，均未发现异常。后通过仔细监测故障出现时Y通道的各处电压变化情况，发现在电压出现波动时，视放板Y输入端与IC50115脚之间的电压相差约0．3V，判断S501接触不良。用焊锡短接图6中“A”“B”两点，故障排除。
