福日HFC－2986/2987型大屏幕彩电“三无”故障的分析与检修

文章摘要：另外，该机开关电源还采用了宽电源调整技术，主要通过IC901⑨脚外的宽电压供电电路V924和IC901④脚所具备的直接调整输出电压的功能来实现。开关电源工作时，如果市电正常，IC901⑨脚的工作电压主要由V903、C911整流滤波电路提供，另一路整流滤波电路V912、C929所提供的＋28.6V的电压经V924稳压后输出＋12.7V电压作为辅助电源供电。由于V924输入端与输出端间有很宽的电压调整余量，即使市电降得很低，V924仍能向IC901⑨脚提供稳定的工作电压，保证其正常工作。故障检修检修时，首先应判别“三无”故障是否因停振所致。这要从自激振荡的条件，亦即从放大环节和正反馈环节两个方面进

福日HFC－2986/2987型大屏幕彩电“三无”故障的分析与检修,标签：维修技巧,http://www.88dzw.com
　　另外，该机开关电源还采用了宽电源调整技术，主要通过IC901⑨脚外的宽电压供电电路V924和IC901④脚所具备的直接调整输出电压的功能来实现。开关电源工作时，如果市电正常，IC901⑨脚的工作电压主要由V903、C911整流滤波电路提供，另一路整流滤波电路V912、C929所提供的＋28.6V的电压经V924稳压后输出＋12.7V电压作为辅助电源供电。由于V924输入端与输出端间有很宽的电压调整余量，即使市电降得很低，V924仍能向IC901⑨脚提供稳定的工作电压，保证其正常工作。
　　故障检修检修时，首先应判别“三无”故障是否因停振所致。这要从自激振荡的条件，亦即从放大环节和正反馈环节两个方面进行检查。为防止走弯路，一般先停机检查放大环节，在确认开关管及其主回路无损坏后再对正反馈控制环节进行通电检测。I901⑨脚是检测的关键点，因为该脚电压是判别IC是否损坏的重要依据。正常时，只要启动电路正常，⑨脚电压即可升至＋12左右。若此电压过低，可断开⑨脚后单独监测C907两端的电压，看其是否能逐渐升高，或停电依次检查C907，R909、R920～R924，R932、R933及桥堆V901。若启动电路正常而⑨脚电压过低，可初步判断IC901已损坏。
　　IC901⑨脚电压正常时，可依次检查其⑤、①、③、④各脚电压，即使电路停振，此4脚亦应有相应的工作电压。⑤脚正常工作电压约为6V，若此脚电压低于2V，表明IC901已进入保护状态。此时应先检查⑤脚外围的V922、V943、V923、V944等元件及接在⑨脚与保护电路间的反向隔离二极管V902，如果这些电路元件都正常，则表明电路确为保护动作而非误动作。然后应检查变压器各次级是否存在过流性故障。同时考虑是否存在过压而导致过载保护的可能性。⑤脚电压正常后再查①脚电压。只要外接电阻R931等元件未短路，①脚应有4.3V的内稳压输出，否则IC内稳压电路已损坏。IC901③脚电压应在2到4V之间，该脚电压不正常时，主要查外电路光电耦合器IC902④、⑤脚是否击穿短路。IC901④脚应有大于2V的电压，该脚电压不正常时，查C908A、C908B是否漏电或短路，R915、R913是否开路。

二、微处理器电路的分析与检修

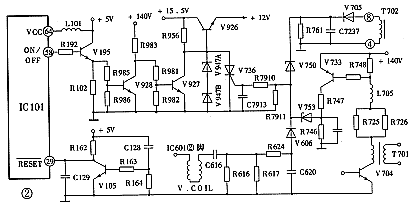

　　电路分析该机开关电源的振荡过程不受其它电路控制，通电即进入正常工作状态。遥控开关机和对负载电路的保护是通过控制开关电源中的＋12V电压来实现的。由于整机小信号处理电路和行场振荡IC的工作电源均取自该＋12电压，故该＋12V电压输出不正常时，即使其它电路都正常，电视机也将出现“三无”故障现象。图2列出了与之有关的电路。

　　该机微处理器IC101采用M37102M8－503SP，与“三无”故障直接相关的引脚有脚＋5V电源引入端，脚开关机控制端，脚复位端及
