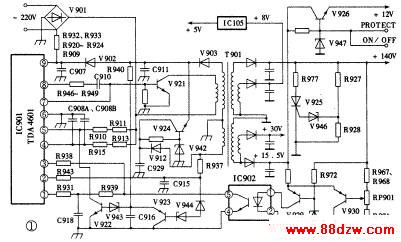

    电路分析该机开关电源电路如图1所示，它以电源控制模块TDA4601为核心，采用自激方式振荡，调频方式稳压，并用开关变压器实现多路电源并联输出，输出电压可由RP901微调。主电路板为冷底板。由于采用宽电源技术，该机电源电路无需任何转换即可在90～270V范围内正常工作。
　　开关电源的工作过程是：市电检波后的＋300V脉动直流电压分为三路输出：一路经开关变压器T901初级绕组向开关管V921集电极供电；一路经R910、R911向IC901⑤脚提供约6.2V的电压，使IC901为非保护状态；还有一路经R913、R915和C908A、C908B积分，加至IC901第④脚。IC901⑨脚为电源输入端，其初始工作电压由启动电路R909、R920～R924、R932、R933(多个电阻串接)及桥堆V901中的一只整流二极管对市电进行半波整流后在C907两端形成。当⑨脚电压接近＋12V时，IC901内电路形成约4V的基准电压，并从①脚输出。该电压经R931、C918积分加至③脚。当③脚电压升至约2V时，内电路中触发起动逻辑电路动作，由⑧脚输出起动脉冲经外电阻R946～R949(多个电阻并接)及耦合电容C910加至开关管V921的基极，开关管产生集电极起动电流，并在开关变压器T901的各绕组中产生感应电压。其正反馈绕组感应的正电压经R937、C915积分加在IC901的第②脚，使②脚得到正向变化的过零电压，触发内电路控制逻辑电路，使⑧脚输出的起动脉冲产生正反馈效应，V921迅速饱和。在饱和期间，＋300V对C908A、C908B充电，电容两端的电压渐升高，当升高至④脚内电路的电压值时，触发内电路控制逻辑电路动作，使⑧脚停止输出脉冲而⑦脚对地短接，V921在C910负电压的作用下面迅速截止。开关管载止的同时，IC901④脚电压即降至2V，并重新开始对C908A、C908B的充电过程。所以，该支路的积分时间常数及④脚内电路的设定电压值决定了开关管饱和时间的长短，亦即决定了开关振荡的频率。开关管载止时，反馈绕组产生负电压加至R937和C915，随着开关变压器储能向负载释放，此负电压逐渐减弱并产生由负变正的正向过零信号，经IC901②脚识别后又开始新一轮的开关振荡，如此周而复始。

　　开关电源的稳压原理如下：电路起振后，IC901③脚的电压即受到IC902⑤脚的控制，不再用作起动触发，而是与其外围的光电耦合器IC902、误差比较放大电路(由V945、V929、V930等组成)及＋140V取样电路一起构成稳压环路。IC901③脚根据IC902⑤脚输送过来的误差电压即时地调整IC901④脚的内电路设定电压值，从而调整开关管的导通时间，使开关变压器的储能随之改变，从而达到稳定输出电压的目的。另外，从上述有关IC901④脚工作情况的分析可以看出，市电发生波动时，＋300脉动直流电压随之波动，使C908A、C908B充电的速度发生改变，充电至④脚内电路电压设定值所需的时间相应发生改变，由此直接改变开关管导通的时间，达到稳定输出电压的目的。由于采用直接控制，避开了稳压调整环路的取样比较、误差放大等中间过程，因而反应速度极快。这也是本电源宽电源技术的一个重要环节。
　　该机开关电源本身设置有过载保护和过压保护电路。其过载保护电路由IC901⑤脚和V922、V943、V923、V944及C916等元件构成。在开关管导通期间，V923因其基极受反馈绕组感应的正电压控制而处载止状态，C916被充电；在开关管截止期间，V923因其基极电压变为负电压而导通，为C916提供放电回路。电路正常工作时上述充电放电过程相对平衡，C916两端仅有极低的电压，V922则因无基极偏压而保持载止状态，IC901⑤脚保持约6.2V的电压。当电路存在严重过载时，开关管导通的时间必然相对延长以保证输出电压的稳定，这样C916充电的时间相对增加，其两端的电压升高导致V943齐纳击穿，V922饱和导通，使⑤脚电压近于0V，电路进入保护状态。过压保护电路由可控硅V925及其触发电路946等元件构成。当电源故障导致输出电压升高时，＋140V主电源亦升高，通过R927、R928分压使稳压管V946齐纳击穿，触发可控硅V925导通，＋140V主电源输出端被V925和R977对地短接，电源的过压故障变换为过载故障，引起过载保护电路动作而实现过压保护。这两种保护电路的动作，均会引起无光栅、无图像、无声音故障。
