    其次，必须掌握整机的逻辑控制。比如TV／AV的逻辑控制、制式的逻辑控制等等。在前面的讲述中，我们曾经提到，要弄清彩电目前究竟工作在什么状态，最可靠的是测量有关控制点的逻辑电平，不能盲目相信屏幕上的显示。屏幕上的显示固然是电视机的固有工作状态，但并非电视机的实际工作状态，因为如果逻辑控制中的电子开关有问题，电视机实际的工作状态就不是屏幕上显示的状态。

    第三，要注意集成电路的多功能引脚。有时图纸上所标的，仅仅是该引脚的一个功能。现在的集成电路往往一个引脚含有两个甚至三个功能，我们必须了解，不然的话维修可能走进死胡同。记得三洋LA7680的A3机刚开始在市场上出现时，我们修一台水平亮线故障的机器，把帧振荡和帧输出部分的元件全部换遍，还是未能修复，后来询问总厂设计中心，才查出是42脚外接电容短路。要知道，LA7680图纸上42脚标的功能是ACC，可它还有一个功能，就是当该脚接地时就关闭视频通道和让帧振荡停振，让显像管截止。可当时我们并不知道42脚有此功能，以至于在修水平亮线时，根本不会去检查42脚。还要提醒大家的是：图纸上所标的集成电路引脚电压仅能作参考，不可全信。

    在以下几种情况测出的电压值不一定和图纸上标注的相符：1．AGc控制输出脚的电压，会因接收信号强弱的不同而不同；2．模拟量控制脚(如亮度、色度、音量等)的电压会随调节状态的不同而不同；3．有些引脚内部阻抗很高，用普通万用表测量时，由于万用表内阻的影响，测出的电压值会低于标注的值(图纸上标注的值是用内阻极高的真空毫伏表测出的)；4．有些引脚根本不可以用万用表来测电压。如TA8659、TA8783的37脚，该脚外接行振荡级的500kHz晶振，当万用表的表笔接触到该脚时，行频会急剧下降，立即烧行管。5．不同的万用表测出的电压值也会有差异。特别是带有脉冲电压的测试点，你不妨用数字万用表和机械万用表分别测一下显像管的灯丝电压，看看有多大差别(显像管的灯丝电压有效值应该是6．3v)。

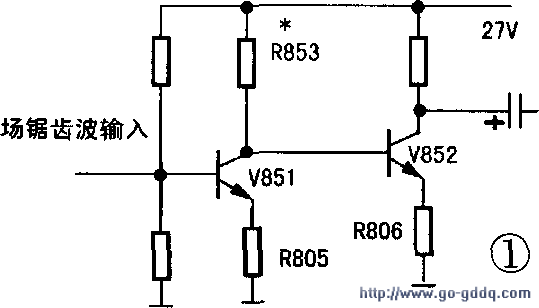

    绝大多数图纸上仅标有集成电路的引脚电压，而并没有标注三极管的引脚电压。维修时我们可以测量一下三极管的引口季凡也是R853和R805、R806的并联后再分压，绝不会是0V，现在V851的c极电压是0V，那只有R853开路一种可能。更换R853后，故障排除。

    第四。枕校电路的修理。由于显像管的曲率半径大于电子束扫描轨迹的球面曲率半径，电子束在扫描过程中虽然有相同的角速度，但屏幕上的线速度并不相同，所以如果不加以校正的话，会使显示的图像产生枕形失真。枕形失真在南北和东西方向都存在。对于南北枕形失真，一般是通过偏转线圈的特殊绕法，产生一个复合偏转磁场加以消除；但对于东西(即左右)枕形失真，只能通过电路来校正。下面谈一下该部分电路的故障维修。

    现在的东西枕校失真校正电路有分立元件和集成电路两种。集成电路的校正电路中还可以分为用总线控制的与不用总线控制的，常见的枕校电路有TA8739、TA8859、TDA8145等。现在的许多单片机已将枕校电路集成在小信号处理电路中，在此举例介绍一下分立元件枕校电路的修理。

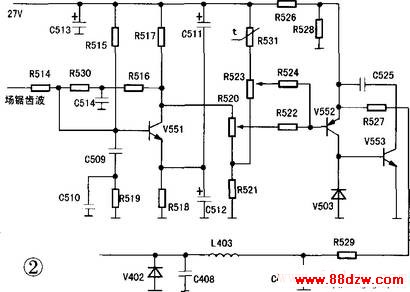

    例：图2所示是一个典型的分立元件枕形失真校正电路。

    当发生枕形失真故障时，首先应该测量27V电压是否正常，R525是否开路。如果27V正常，那么可以试调一下R520、R523，看屏幕反应，可能会出现以下几种情况：

    1．调节R520、R523后无反应，则故障在V552、V553及以后的电路中。为什么呢?因为调节R520、R523时，V552的b极直流电压将发生变化，如果V552、V553及以后的电路是好的，那么至少行幅应该发生变化，现在一点反应都没有，可见V552、V553及以后的电路中必有问题。
