北京8348-1彩电三无

文章摘要： 该机开关电源电路中C909(47μF／25V)(见图)离大功率散热片较近，使用几年之后，容量易减少(有的用万用表无法判别)并连带损坏其他元件。笔者检修多台同型机，只要C909容量减少，必然造成B+输出调整管Q907(2SC2335)击穿；行电源的12V输出稳压管ZD402(12V／1W)击穿、电阻R422(4．7Ω／3W)开路和场扫描块IC401(TDA3653B)损坏。

北京8348-1彩电三无,标签：维修技巧,http://www.88dzw.com

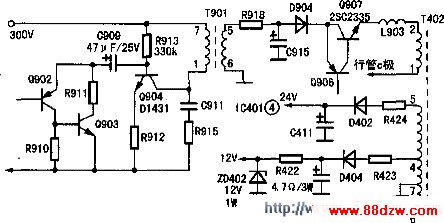

    该机开关电源电路中C909(47μF／25V)(见图)离大功率散热片较近，使用几年之后，容量易减少(有的用万用表无法判别)并连带损坏其他元件。笔者检修多台同型机，只要C909容量减少，必然造成B+输出调整管Q907(2SC2335)击穿；行电源的12V输出稳压管ZD402(12V／1W)击穿、电阻R422(4．7Ω／3W)开路和场扫描块IC401(TDA3653B)损坏。
