微电机脚踏调速器电路改进

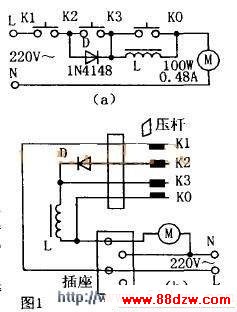

文章摘要：微电机脚踏调速器常用于小型绕线机、缝纫机、拷边机等，作为有级调速器使用。其调速的电机一般为功率100W，0.48A电流的单相串激式微电机，这类脚踏调速器的电原理图如图1a所示。接线示意图如图1b所示。其工作原理为：当脚踏下压杆使K1、K2接通时，220V市电经二极管D和电抗器L串联后接微电机M，由于二极管的单向导电作用，微电机所得电压为半波平均值（L直流压降为几伏），为95V左右，微电机处于低速运转状态：当脚踏压杆使K1、K2、K3同时接通时，D被K2、K3短接，220V市电经L降压后加在微电机上，微电机处于中速运转状态；当脚踏压杆使K1、K2、K3、K0都接通时，220V市电直接加在微电机上

微电机脚踏调速器电路改进,标签：维修技巧,http://www.88dzw.com

　　微电机脚踏调速器常用于小型绕线机、缝纫机、拷边机等，作为有级调速器使用。其调速的电机一般为功率100W，0.48A电流的单相串激式微电机，这类脚踏调速器的电原理图如图1a所示。接线示意图如图1b所示。其工作原理为：当脚踏下压杆使K1、K2接通时，220V市电经二极管D和电抗器L串联后接微电机M，由于二极管的单向导电作用，微电机所得电压为半波平均值（L直流压降为几伏），为95V左右，微电机处于低速运转状态：当脚踏压杆使K1、K2、K3同时接通时，D被K2、K3短接，220V市电经L降压后加在微电机上，微电机处于中速运转状态；当脚踏压杆使K1、K2、K3、K0都接通时，220V市电直接加在微电机上，这时，微电机全速运转，这时力矩最大。平时，微电机启动较频繁，脚踏调速器承受电流较大，常使调速器触点烧熔、粘连和损坏。并引起微电机电刷、电枢等损坏，给使用者带来诸多不便。
