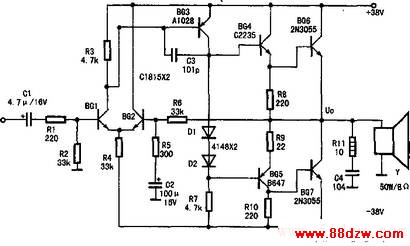

　　下图所示电路取自五羊牌功放。

　　由图可见，该电路为典型的以NPN型管为主体的准互补对称OCL电路，除C1外全部是直流耦合电路。BG1、BG2是差动放大输入级，BG3是激励级。BG4、BG6、BG5、BG7组成复合互补输出级。信号从C1、R1输入到BG1基极，经放大后由BG1集电极输出，送往BG3弭放大。BG3集电极输出端接有NPN型类型晶体管的互补作用进行自动倒相。最后由BG6、BG7作功率放大，直接驱动扬声器。D1、D2组成输出级偏置电路，减小放大器交越失真。

　　该电路由于是直流耦合，对工作点的稳定性要求极高．直流负反馈从输出端通过R6加至BG2基极。由于反馈量很大，加上差动放大电路本身特有的高度稳定性，保证了放大器稳定工作。

　　交流负反馈通过R6、R5和C2分压加到BG2基极，C2对交流信号相当于直通，调整R5可以改变反馈量，实现增益调整。C3是防振电容。避免自激。
