　　第二种方法是：先用万用表测出市电电压U，然后将被测双向触发二极管串入万用表的交流电压测量回路后，接入市电电压，读出电压值U1，再将双向触发二极管的两极对调连接后并读出电压值U2。
　　若U1与U2的电压值相同，但与U的电压值不同，则说明该双向触发二极管的导通性能对称性良好。若U1与U2的电压值相差较大时，则说明该双向触发二极管的导通性不对称。若U1、U2电压值均与市电U相同时，则说明该双向触发二极管内部已短路损坏。若U1、U2的电压值均为0V，则说明该双向触发二极管内部已开路损坏。
　　第三种方法是：用0~50V连续可调直流电源，将电源的正极串接1只20kΩ电阻器后与双向触发二极管的一端相接，将电源的负极串接万用表电流档（将其置于1mA档）后与双向触发二极管的另一端相接。逐渐增加电源电压，当电流表指针有较明显摆动时（几十微安以上），则说明此双向触发二极管已导通，此时电源的电压值即是双向触发二极管的转折电压。

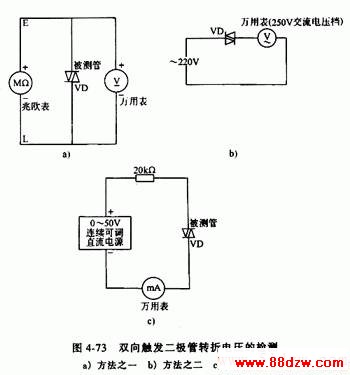

　　图4-73是双向触发二极管转折电压的检测方法。

　　（四）发光二极管的检测
　　1．正、负极的判别  将发光二极管放在一个光源下，观察两个金属片的大小，通常金属片大的一端为负极，金属片小的一端为正极。
　　2．性能好坏的判断
　　用万用表R×10k档，测量发光二极管的正、反向电阻值。正常时，正向电阻值（黑表笔接正极时）约为10~20kΩ，反向电阻值为250kΩ~∞（无穷大）。较高灵敏度的发光二极管，在测量正向电阻值时，管内会发微光。若用万用表R×1k档测量发光二极管的正、反向电阻值，则会发现其正、反向电阻值均接近∞（无穷大），这是因为发光二极管的正向压降大于1.6V（高于万用表R×1k档内电池的电压值1.5V）的缘故。
　　用万用表的R×10k档对一只220μF/25V电解电容器充电（黑表笔接电容器正极，红表笔接电容器负极），再将充电后的电容器正极接发光二极管正极、电容器负极接发光二极管负极，若发光二极管有很亮的闪光，则说明该发光二极管完好。
　　也可用3V直流电源，在电源的正极串接1只33Ω电阻后接发光二极管的正极，将电源的负极接发光二极管的负极（见图4-74），正常的发光二极管应发光。或将1节1.5V电池串接在万用表的黑表笔（将万用表置于R×10或R×100档，黑表笔接电池负极，等于与表内的1.5V电池串联），将电池的正极接发光二极管的正极，红表笔接发光二极管的负极，正常的发光二极管应发光。

　　（五）红外发光二极管的检测
　　1．正、负极性的判别  红外发光二极管多采用透明树脂封装，管心下部有一个浅盘，管内电极宽大的为负极，而电极窄小的为正极。也可从管身形状和引脚的长短来判断。通常，靠近管身侧向小平面的电极为负极，另一端引脚为正极。长引脚为正极，短引脚为负极。
　　2．性能好坏的测量  用万用表R×10k档测量红外发光管有正、反向电阻。正常时，正向电阻值约为15~40kΩ（此值越小越好）；反向电阻大于500kΩ（用R×10k档测量，反向电阻大于200 kΩ）。若测得正、反向电阻值均接近零，则说明该红外发光二极管内部已击穿损坏。若测得正、反向电阻值均为无穷大，则说明该二极管已开路损坏。若测得的反向电阻值远远小于500kΩ，则说明该二极管已漏电损坏。
　　（六）红外光敏二极管的检测
　　将万用表置于R×1k档，测量红外光敏二极管的正、反向电阻值。正常时，正向电阻值（黑表笔所接引脚为正极）为3~10 kΩ左右，反向电阻值为500 kΩ以上。若测得其正、反向电阻值均为0或均为无穷大，则说明该光敏二极管已击穿或开路损坏。
　　在测量红外光敏二极管反向电阻值的同时，用电视机遥控器对着被测红外光敏二极管的接收窗口（见图4-75）。正常的红外光敏二极管，在按动遥控器上按键时，其反向电阻值会由500 kΩ以上减小至50~100 kΩ之间。阻值下降越多，说明红外光敏二极管的灵敏度越高。
