　　2．单负导电性能的检测及好坏的判断  通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。正向电阻越小越好，反向电阻越大越好。正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
　　若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
　　3．反向击穿电压的检测  二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。
　　也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。

　　（二）稳压二极管的检测
     1．正、负电极的判别  从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。对标志不清楚的稳压二极管，也可以用万用表判别其极性，测量的方法与普通二极管相同，即用万用表R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。
　　若测得稳压二极管的正、反向电阻均很小或均为无穷大，则说明该二极管已击穿或开路损坏。
　　2．稳压值的测量  用0~30V连续可调直流电源，对于13V以下的稳压二极管，可将稳压电源的输出电压调至15V，将电源正极串接1只1.5kΩ限流电阻后与被测稳压二极管的负极相连接，电源负极与稳压二极管的正极相接，再用万用表测量稳压二极管两端的电压值，所测的读数即为稳压二极管的稳压值。若稳压二极管的稳压值高于15V，则应将稳压电源调至20V以上。
　　也可用低于1000V的兆欧表为稳压二极管提供测试电源。其方法是：将兆欧表正端与稳压二极管的负极相接，兆欧表的负端与稳压二极管的正极相接后，按规定匀速摇动兆欧表手柄，同时用万用表监测稳压二极管两端电压值（万用表的电压档应视稳定电压值的大小而定），待万用表的指示电压指示稳定时，此电压值便是稳压二极管的稳定电压值。
　　若测量稳压二极管的稳定电压值忽高忽低，则说明该二极管的性不稳定。

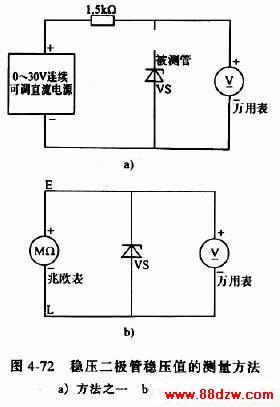

　　图4-72是稳压二极管稳压值的测量方法。

　　（三）双向触发二极管的检测
　　1．正、反向电阻值的测量 用万用表R×1k或R×10k档，测量双向触发二极管正、反向电阻值。正常时其正、反向电阻值均应为无穷大。若测得正、反向电阻值均很小或为0，则说明该二极管已击穿损坏。
　　2．测量转折电压  测量双向触发二极管的转折电压有三种方法。
　　第一种方法是：将兆欧表的正极（E）和负极（L）分别接双向触发二极管的两端，用兆欧表提供击穿电压，同时用万用表的直流电压档测量出电压值，将双向触发二极管的两极对调后再测量一次。比较一下两次测量的电压值的偏差（一般为3~6V）。此偏差值越小，说明此二极管的性能越好。
