　　（七）其他光敏二极管的检测
　　1．电阻测量法  用黑纸或黑布遮住光敏二极管的光信号接收窗口，然后用万用表R×1k档测量光敏二极管的正、反向电阻值。正常时，正向电阻值在10~20kΩ之间，反向电阻值为∞（无穷大）。若测得正、反向电阻值均很小或均为无穷大，则是该光敏二极管漏电或开路损坏。
　　再去掉黑纸或黑布，使光敏二极管的光信号接收窗口对准光源，然后观察其正、反向电阻值的变化。正常时，正、反向电阻值均应变小，阻值变化越大，说明该光敏二极管的灵敏度越高。
　　2．电压测量法  将万用表置于1V直流电压档，黑表笔接光敏二极管的负极，红表笔接光敏二极管的正极、将光敏二极管的光信号接收窗口对准光源。正常时应有0.2~0.4V电压（其电压与光照强度成正比）。
　　3．电流测量法  将万用表置于50μA或500μA电流档，红表笔接正极，黑表笔接负极，正常的光敏二极管在白炽灯光下，随着光照强度的增加，其电流从几微安增大至几百微安。
　　（八）激光二极管的检测
　　1．阻值测量法  拆下激光二极管，用万用表R×1k或R×10k档测量其正、反向电阻值。正常时，正向电阻值为20~40kΩ之间，反向电阻值为∞（无穷大）。若测得正向电阻值已超过50kΩ，则说明激光二极管的性能已下降。若测得的正向电阻值大于90kΩ，则说明该二极管已严重老化，不能再使用了。

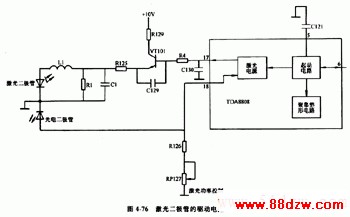

　　2．电流测量法  用万用表测量激光二极管驱动电路中负载电阻两端的电压降，再根据欧姆定律估算出流过该管的电流值，当电流超过100mA时，若调节激光功率电位器（见图4-76），而电流无明显的变化，则可判断激光二极管严重老化。若电流剧增而失控，则说明激光二极管的光学谐振腔已损坏。

　　（九）变容二极管的检测
　　1．正、负极的判别  有的变容二极管的一端涂有黑色标记，这一端即是负极，而另一端为正极。还有的变容二极管的管壳两端分别涂有黄色环和红色环，红色环的一端为正极，黄色环的一端为负极。
　　也可以用数字万用表的二极管档，通过测量变容二极管的正、反向电压降来判断出其正、负极性。正常的变容二极管，在测量其正向电压降时，表的读数为0.58~0.65V；测量其反向电压降时，表的读数显示为溢出符号“1”。在测量正向电压降时，红表笔接的是变容二极管的正极，黑表笔接的是变容二极管的负极。
　　2．性能好坏的判断  用指针式万用表的R×10k档测量变容二极管的正、反向电阻值。正常的变容二极管，其正、反向电阻值均为∞（无穷大）。若被测变容二极管的正、反向电阻值均有一定阻值或均为0，则是该二极管漏电或击穿损坏。
　　（十）双基极二极管的检测
　　1．电极的判别 将万用表置于R×1k档，用两表笔测量双基极二极管三个电极中任意两个电极间的正反向电阻值，会测出有两个电极之间的正、反向电阻值均为2~10kΩ，这两个电极即是基极B1和基极B2，另一个电极即是发射极E。再将黑表笔接发射极E，用红表笔依次去接触另外两个电极，一般会测出两个不同的电阻值。有阻值较小的一次测量中，红表笔接的是基极B2，另一个电极即是基极B1。
　　2．性能好坏的判断  双基极二极管性能的好坏可以通过测量其各极间的电阻值是否正常来判断。用万用表R×1k档，将黑表笔接发射极E，红表笔依次接两个基极（B1和B2），正常时均应有几千欧至十几千欧的电阻值。再将红表笔接发射极E，黑表笔依次接两个基极，正常时阻值为无穷大。
　　双基极二极管两个基极（B1和B2）之间的正、反向电阻值均为2~10kΩ范围内，若测得某两极之间的电阻值与上述正常值相差较大时，则说明该二极管已损坏。
