     摘要：基于幅移键控技术ASK（Amplitude-Shift Keying），以C8051F340单片机作为监测终端控制器，C8051F330D单片机作为探测节点控制器，采用半双工的通信方式，通过监控终端和探测节点的无线收发电路，实现数据的双向无线传输。收发电路采用直径为0.8 mm的漆包线自行绕制成圆形空心线圈天线，天线直径为（3.4±0.3）cm。试验表明，探测节点与监测终端的通信距离为24 cm，通过桥接方式，节点收发功率为102 mW时，节点间的通信距离可达20 cm。与传统无线收发模块相比，该无线收发电路在受体积、功耗、成本限制的场合有广阔的应用前景。

　　0 引言

　　数据采集及传输系统是现代测量仪器的基础。在工业测控、医疗监护和实验研究中得到广泛应用。当数据采集点处于非固定位置或运动状态时，数据采集系统必须与主机分离。同时还需利用电池供电。因此，由无线收发电路或模块组成的数据采集及传输系统是有效的解决方式。比较典型的无线收发电路或模块有采用2.4 GHz通信频率的无线传感器网络传感器节点，433／868／915 MHz通信频率的遥控模块及数传模块、900／1 800 MHz通信频率的GSM模块，但现有的无线收发电路或模块易造成系统体积过大、功耗偏高，不能完全满足采用电池供电的便携式监测系统的需要，尤其是需要大规模、密集型部署，仅需要近距离通信的场合，传统的无线通信模块容易造成网络通信的阻塞、缩小网络的容量、增加节点的功耗、缩短节点的寿命。

　　这里给出以C8051F340单片机作为监测终端控制器，C8051F330D单片机作为探测节点控制器，通过漆包线自行绕制圆形空心天线，分别构成监控终端和探测节点的无线收发电路，实现无线数据传输功能。

　　1 硬件电路设计

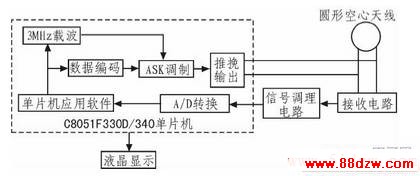

　　该系统主要由监测终端、探测节点和天线等组成，硬件结构框图如图1所示。图1中，液晶显示器是处于调试需要，连接至监测终端，用以显示探测节点的编号、所传输的数据等信息。收发电路均采用直径为0.8mm的漆包线自行绕制成圆形空心线圈天线，直径为(3.4±0.3)cm。

图1 无线收发电路硬件结构框图

　　1．1 发射电路

　　监测终端与探测节点的硬件电路相似，监测终端通过液晶显示探测节点的编号、所传输的数据等信息并通过5 V开关电源供电。而探测节点则没有液晶显示器，通过2节普通干电池构成3 V电源供电。发射电路使用单片机PCA寄存器产生3 MHz的振荡频率，直接控制LC谐振线圈进行振荡。C8051F330D单片机具有睡眠模式，可降低节点电路的功耗，其内部的编程计数器阵列(PCA0)提供增强的定时器功能，与标准8051的计数器／定时器相比，不占用额外的CPU资源。使用PCA0产生3 MHz的载波频率，以推挽方式输出，增大后级谐振回路的发射功率。
