摘要：设计基于中国移动GPRS无线网络，以C8051F340单片机为核心，GSM／GPRS／EDGE无线模块MC75作为通信模块开发的网络测试终端设备。当该终端设备的固件需要升级时，在远程服务器端开启FTP服务器并与终端建立连接，终端从该FTP服务器上下载已更新的二进制升级文件并存储在外部Flash中，在主程序进行校验后跳转到升级程序段覆盖掉片内Flash中原有的固件程序，完成系统固件远程更新。
关键词：GPRS网络；C8051F340；FTP；固件升级

引言
    嵌入式技术的迅速发展使得越来越多的嵌入式终端设备应用在人们的日常生活中，其中不乏应用在一些偏远地方，甚至工作在无人看管的场合下。人口比较稀少的地方，由于基站分布比较分散，加之人口比较稀疏，基站维护等操作常难以执行，这就需要在某些地方放置网络信号测试仪检测该地区的通信信号质量，并将该信息反馈到远程服务器。同时，由于硬件系统程序设计固有的局限性，固件程序的升级在所难免。针对实际情况，本文开发了网络信号测试仪的单片机远程升级系统。

1 系统硬件设计

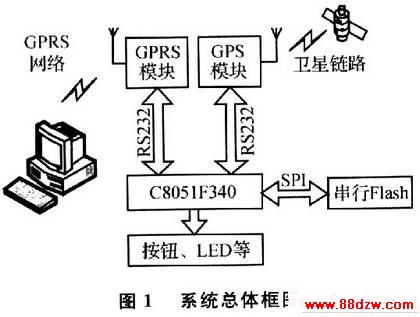

    整个系统以Silicon Labs公司推出的混合信号片上系统型单片机C8051F340作为核心控制单元，采用GSM／GPRS／EDGE无线模块MC75作为与远程服务器的通信模块，采用上海丽浪电子有限公司推出的R36模块作为GPS模块，通过GPS卫星接收RMC格式的导航电文供终端设备定位用。C8051F340单片机包含两个TTL电平的串行接口，分别与GPRS模块和GPS模块进行通信。GPRS模块可接收远程控制台发来的控制指令，并传输给单片机进行处理。系统总体框图如图1所示。

1．1 C8051F340介绍
    C8051F340具有片内上电复位、VDD监视器、电压调整器、看门狗定时器和时钟振荡器等内部资源，是真正能独立工作的片上系统。Flash存储器还具有在系统重新编程能力，可用于非易失性数据存储，并允许远程更新8051固件程序。用户软件对所有外设具有完全的控制，可以关断任何一个或所有外设以降低功耗。
    C8051F340的主要特点：
    ◆高速、流水线结构并与8051兼容的微控制器内核 (可达48 MIPS)；
    ◆全速、非侵入式的在系统调试接口(片内)；
    ◆精确校准的12 MHz内部振荡器和4倍时钟乘法器；
    ◆64 KB的片内Flash存储器，4532字节的片内RAM；
    ◆硬件实现的SMBUS接口，2个增强型UART(TTL电平)、1个增强型SPI串行接口；
    ◆4个通用的16位定时器；
    ◆5个捕获／比较模块和具有看门狗定时器功能的可编程计数器／定时器阵列(PCA)。

www.88dzw.com
2．1 升级系统软件设计
    本系统软件由两部分组成：主程序和升级程序，分别对应于Main工程和Update工程。Main工程负责与远端服务器进行通信，接收服务器发送的指令并进行相应操作；而Update工程编译、链接时，在其编译器链接选项中设置CODE(OxE000，PR?MAIN?UPDATE(0xE000))，可将Upd-ate工程编译、链接后生成的hex文件烧写到单片机内部Flash以0xE000作为起始地址处，同时默认地将Main工程编译、链接生成的二进制文件烧写到内部Flash的起始地址处。单片机在执行主程序过程中，检测到升级标志置1后，单片机跳转到升级程序地址处执行固件升级程序；升级完毕后，复位单片机，程序又从内部Flash的零地址开始执行更新的固件程序。图4为主程序流程，图5为相应的固件升级程序流程。主程序在运行过程中受远程服务器的实时控制。当固件程序需要更新时，在服务器端将准备更新的固件编译、链接后生成的hex或bin文件放入某一固定目录内，启用FTP服务器(如FtpMan)，通过TCP／IP协议发送远程升级指令给测试终端；终端收到升级指令后启动相应的FTP接收功能，将远端文件分解成多个数据包并逐个存储在外部Flash中；存储完毕后，主程序会对该接收文件进行CRC校验，若校验无误，则通过函数指针跳转到升级程序功能区，启动升级程序，将二进制文件从外部Flash中转移到内部Flash对应的地址空间中去。单片机复位重启后，就可以从内部Flash的起始地址处执行更新完毕的程序。
