发光二极管检测器

[10-10 20:38:44]   来源：http://www.88dzw.com  电子制作   阅读：8651次

文章摘要：该测试器可对发光二极管进行不区分极性地检测，从而判定其发光性能。在批量检测中，与用万用表等测试手段相比，省时省力、简单直观。如图1所示，一路运算放大器接成低频自激振荡器，在输出端间歇输出高电平或低电平。另一路运放接成反相器形式。当振荡电路输出高电平时，反相器则输出低电平；振荡电路输出低电平时，反相器输出高电平。若在两输出端跨接一支发光二极管，不论跨接的极性如何，发光二极管总是要随着振荡电路的振荡频率，间歇地导通发光。LED为电源指示管，兼作发光强度的比较管。运放IC可选用LM358或LM324。为了检测时拔插方便，需要用两片薄的不锈钢板（或铝板），如图2制做一个斜锥式检测座，两板之间要隔绝缘衬

发光二极管检测器,标签：电子小制作,http://www.88dzw.com

该测试器可对发光二极管进行不区分极性地检测，从而判定其发光性能。在批量检测中，与用万用表等测试手段相比，省时省力、简单直观。

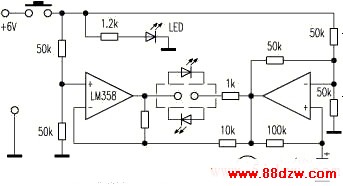

　　如图1所示，一路运算放大器接成低频自激振荡器，在输出端间歇输出高电平或低电平。另一路运放接成反相器形式。当振荡电路输出高电平时，反相器则输出低电平；振荡电路输出低电平时，反相器输出高电平。若在两输出端跨接一支发光二极管，不论跨接的极性如何，发光二极管总是要随着振荡电路的振荡频率，间歇地导通发光。LED为电源指示管，兼作发光强度的比较管。

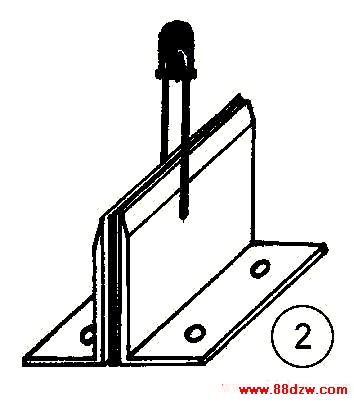

　　运放IC可选用LM358或LM324。为了检测时拔插方便，需要用两片薄的不锈钢板（或铝板），如图2制做一个斜锥式检测座，两板之间要隔绝缘衬垫。
　　
　
