    HI-FI 是英文 High — Fidelity 的缩写，即高保真的意思，是指逼真地还原音源信息，即原汁原味。本文向读者介绍一款高保真发烧 Hi — Fi 功放组合，全部制作成本仅需几百元，制作调试极易，非常适合广大工薪阶层的音乐爱好者制作，该组合音质极其纯真通透、纤细和清晰。有兴趣的朋友可自制一套与市面上千多元的机子比试一下！

    该 Hi — Fi 组合原理图如图 1 所示：音源（ CD 、 VCD 、 LD 、 DVD 等）由该 Hi — Fi 组合的信号选择开关进入音量、音调、平衡、等响、展宽电路 LM1036N ，为使音乐信号表现力更自然、更逼真，更接近于原汁原味，由 LM1036N 输出的音乐信号输入 BBE2150AD 音效增强清晰处理器进行智能化地还原出逼真的原音信号（即原汁原味），经 BBE 输出的信号由高速低噪音双运放“皇上皇” NE5535N （美国 SignetICs 公司生产，比 NE5532N 还好，发烧友也称之美国大 S 集成）将信号放大推动功率放大级 TDA1514A × 2 ，功率放大后的信号由左右音箱进行音乐的 Hi — Fi 重放。

     图 2 是信号输入切换开关 TDA1029 的典型应用电路， TDA1029 是飞利浦公司推出的一片用于音频领域的立体声四路高保真音源切换集成电路，其工作电压 6 — 23V ，典型值 12V ，总谐波失真仅为 0.005% ，信噪比优良（ S/N=120dB ）是信号切换集成的精品。可作组装或更换功放机信号选择开关用。

     本 Hi — Fi 组合的音量、音调、平衡控制电路采用美国国家半导体公司（ NS ）的高品质音调电路 LM1036N ， LM1036N 是采用直流电平控制音调（高、低音）、音量、平衡的双声道集成电路，采用直流电平控制的优点是高低音调节量互不影响，音量电位器采用国产普通品也无噪音，控制非常平滑， LM1036N 具有频响补偿，宽范围单电源（ 9 — 18V ，典型值 12V ），信噪比高（输入 0.3rns ， 90dB ）等特点，是发烧级集成电路。 LM1036N 音调控制范围 >15dB ，音量控制范围 >80dB ，失真小于 0.03% 。图 3 为 LM1036N 的典型应用电路， NE5532N 为美国 Signetics 公司产品，在电路中的作用是将信号进行一级放大并有展宽作用（ T2 、 NEH 点短接时起展宽作用，该功能对卡座效果好），以适用于不同音源的需要。对于已拥有功放机的音乐爱好者，也可以将原功放的音量音调平衡电路采用图 3 的电路取代，令功放机音质得予改善。 (LM1036N 板本厂以停产，本厂生产比 LM1036N 板还好的LM4610N 板 )

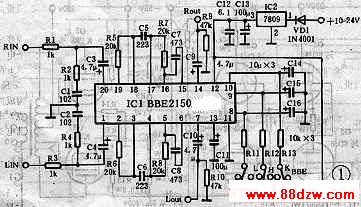

Hi — Fi 的意思为逼真地还原音源信息 ，即原汁原味，本文介绍的 Hi — Fi 组合除了全部采用 Hi — Fi 级发烧器件外，能真正做到 Hi — Fi 的功臣非 BBE 技术莫属了！ BBE 是美国 BBE Sound Inc 公司推出的用于大幅度改善听音质量的一种音效增强清晰技术，该技术通过弥补扬声器和耳机的一种固有缺陷来恢复声音的清晰度，赋予音乐信号更自然、更逼真的还原能力，使音乐表现力更接近于原汁原味。 BBE 技术应用领域包括广播音响、专业音响、发烧音响、民用音响（ CD 、 VCD 、 LD 、 DVD 、电视等）， BBE 可加装于任何功放机、电视机中令其音质升级。有关 BBE 技术在很多电子刊物均有介绍，在此不作讲述了。现推荐笔者认为各项指标、性能均很好的 BBE2150AD 的 BBE 电路（见图 4 ）， BBE2150AD 是日本 JRC 公司产品，工作电压 4.5 — 13V 典型值 9V ，工作电流 9V 时为 8mA ，具有直通和 BBE 功能。 BBE 的处理程度有 2 档程度选择，图 4 为其应用电路，该电路采用了电源反接保护及三端稳压，因而加装于各种功放机、电视机时可取原机中的电源，而无需另备电源，加装非常方便。
